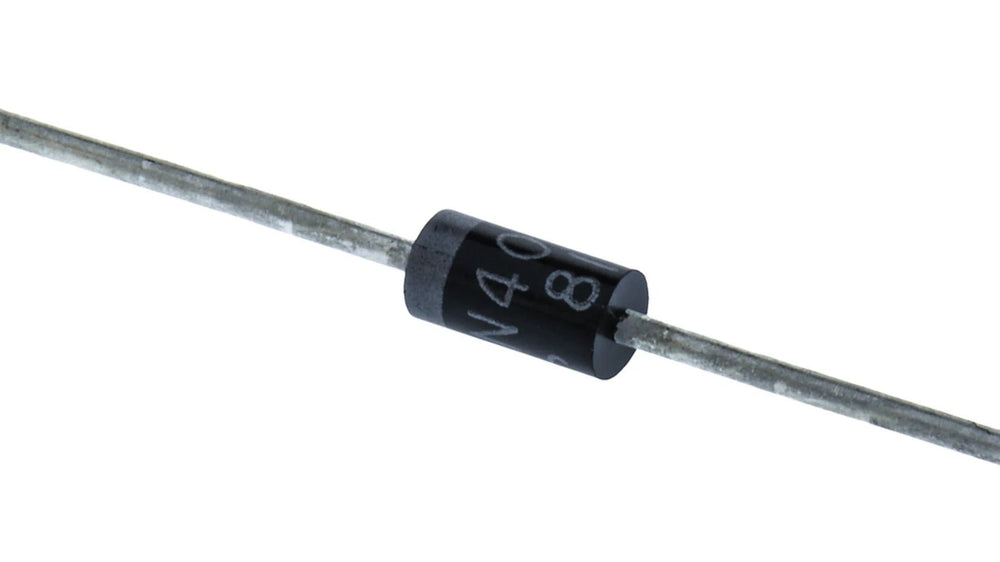

Diodo Rectificador de Propósito General 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 1A

$ 1.00

La serie 1N4001 a 1N4007 está compuesta por diodos rectificadores de recuperación estándar, ampliamente utilizados en aplicaciones electrónicas para rectificación de corriente y protección de circuitos. Estos componentes son ideales para...

Modelo: 1N4001

1N4001
1N4002
1N4003
1N4004
1N4005
1N4006
1N4007
Inicia sesión para usar la lista de deseosComparar
×
Diodo Rectificador de Propósito General 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 1A

We often restock popular items or they may be returned by the other customers. If you would like to be notified when this happens just enter your details below.

Diodo Rectificador de Propósito General 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 1A

Por favor seleccione variante
Por favor ingrese el nombre
Dirección de correo electrónico no válida
Número de móvil requerido Número invalido Código de país no válido Demasiado corto Demasiado largo ✓ Valid
Su notificación ha sido registrada. Cerca
¡Parece que ya tienes notificaciones activas para este tamaño!

Respetamos su privacidad y no compartimos su correo electrónico con nadie.

×

Hemos cancelado su solicitud.

SKU: 4006
Disponibilidad : En stock Hacer un pedido Agotado
Categorías: Diodos Novedades Todos los productos
Descripción

La serie 1N4001 a 1N4007 está compuesta por diodos rectificadores de recuperación estándar, ampliamente utilizados en aplicaciones electrónicas para rectificación de corriente y protección de circuitos. Estos componentes son ideales para manejar corrientes de hasta 1A y ofrecen distintas tensiones inversas, lo que los hace versátiles y confiables para diversos proyectos electrónicos. Su diseño compacto con encapsulado DO-41-2 y montaje Through Hole permite una fácil integración en prototipos y sistemas de producción.

ESPECIFICACIONES TÉCNICAS

 • Estilo de montaje: Through Hole
• Paquete / Cubierta: DO-41-2
• Corriente directa (If): 1 A
• Tipo: Rectificador de recuperación estándar
• Configuración: Sencilla
• Tensión directa (Vf): 1.1 V
• Sobrecorriente máxima: 30 A
• Corriente inversa (Ir): 5 µA
• Temperatura de trabajo: -50 °C a +150 °C
• Serie: 1N4001 - 1N4007
TENSIÓN INVERSA POR MODELO

• 1N4001: 50 V
• 1N4002: 100 V
• 1N4003: 200 V
• 1N4004: 400 V
• 1N4005: 600 V
• 1N4006: 800 V
• 1N4007: 1000 V
CARACTERÍSTICAS

• Resistencia a altas temperaturas de operación (hasta +150 °C)
• Compatible con aplicaciones de rectificación de corriente y protección contra sobretensiones
• Bajo costo y alta confiabilidad
• Sobrecorriente máxima de hasta 30 A para manejo de picos de energía
• Diseño compacto para integrarse fácilmente en prototipos o productos finales
• Ideal para circuitos de alimentación y proyectos electrónicos generales
• Dimensiones: 5.2 mm (longitud) x 2.7 mm (ancho) x 2.7 mm (altura)
• Peso de la unidad: 310 mg

PARÁMETROS MÁXIMOS

Parámetro Símbolo 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 Unidad
Máx. voltaje de pico inverso repetitivo VRRM 50 100 200 400 600 800 1000 V
Máx. voltaje RMS VRMS 35 70 140 280 420 560 700 V
Máx. voltaje de bloqueo DC VDC 50 100 200 400 600 800 1000 V
Corriente directa promedio IF(AV) 1.0 A
Corriente de sobrecarga de pico IFSM 30 A
Corriente inversa máxima IR 30 µA
Temperatura de operación y almacenamiento TJ, TSTG -50 a +150 °C



Información Adicional
Modelo

1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007
