Descripción
El 2N2222 es un transistor NPN de uso general diseñado para amplificación y conmutación de señales electrónicas. Este componente se caracteriza por su robustez, bajo costo y versatilidad, siendo ideal para aplicaciones en circuitos de baja a media potencia.
|
ESPECIFICACIONES TÉCNICAS |
• Tipo de transistor: NPN • Voltaje colector-emisor (VCEO): 40 V • Voltaje colector-base (VCBO): 75 V • Voltaje emisor-base (VEBO): 6.0 V • Corriente de colector continua (IC): 600 mA • Disipación de potencia máxima a TA = 25 °C: 625 mW (5.0 mW/°C por encima de 25 °C) • Disipación de potencia máxima a TC = 25 °C: 1.5 W (12 mW/°C por encima de 25 °C) • Rango de temperatura de operación y almacenamiento (TJ, Tstg): -55 °C a +150 °C |
|
CARACTERÍSTICAS TÉRMICAS |
• Resistencia térmica (unión a ambiente, RθJA): 200 °C/W • Resistencia térmica (unión a carcasa, RθJC): 83.3 °C/W |
|
CARACTERÍSTICAS PRINCIPALES |
• Adecuado para aplicaciones de conmutación rápida • Alta ganancia de corriente para amplificación • Diseñado para operar en una amplia gama de temperaturas • Compacto y de fácil integración en circuitos electrónicos |
|
APLICACIONES |
• Amplificadores de baja potencia • Circuitos de conmutación en proyectos electrónicos • Sistemas de control y automatización • Electrónica de consumo y dispositivos de señal mixta |

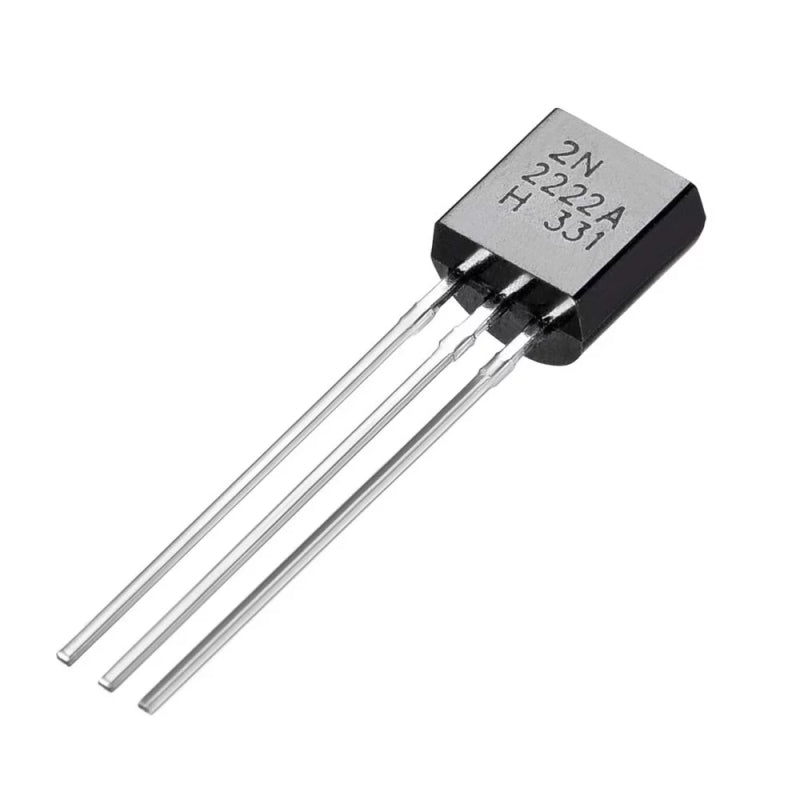

2N2222 Transistor BJT NPN 40V TO-92
$ 1.00
