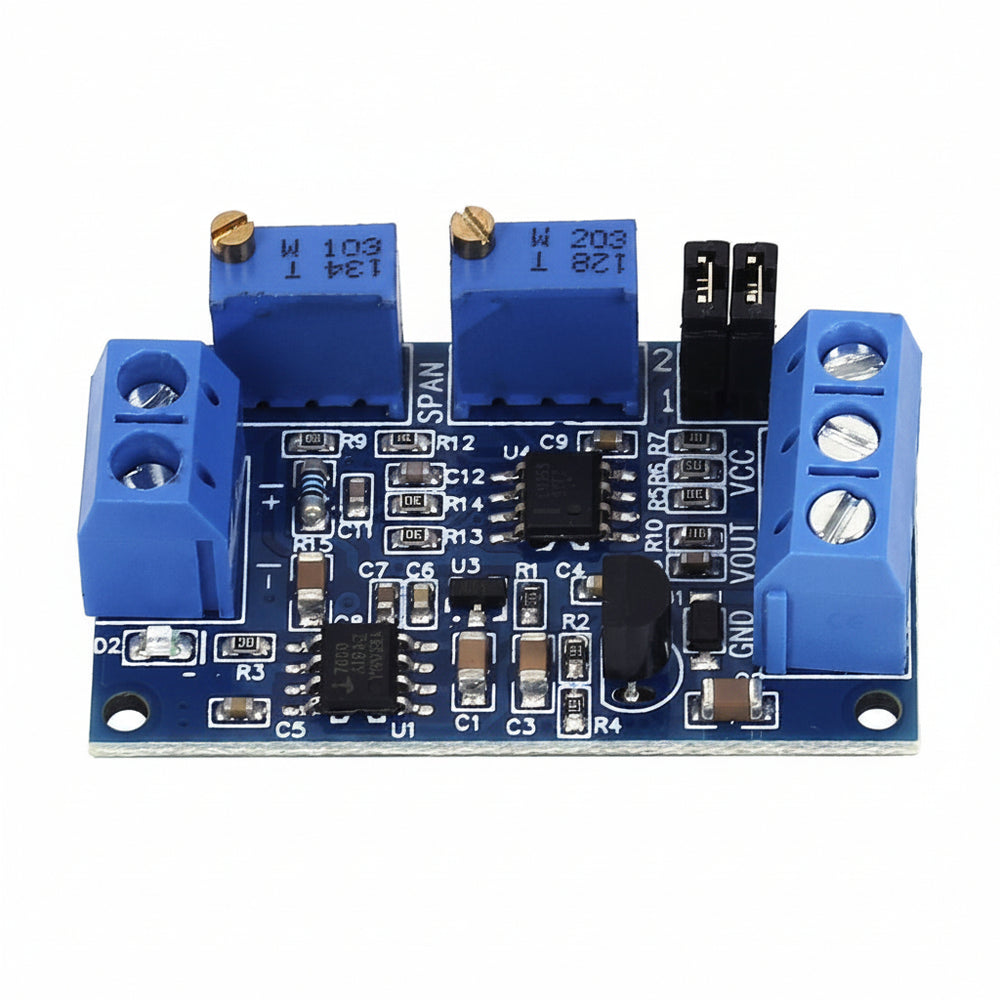

El Módulo Convertidor Corriente a Voltaje HW-685 tiene la capacidad de convertir una corriente entre 4 a 20 mA a voltajes de 2.5, 3.3, 5 o 10 V dependiendo la configuración de los jumpers. Cuenta con un potenciómetro de calibración para el ajuste de mínimo de voltaje de salida y uno para el máximo voltaje de salida. En la salida se puede obtener el voltaje compatible con las entradas analógicas de las tarjetas de desarrollo de 3.3V o 5V con el jumper debidamente configurado.
El módulo HW-685 es útil para poder obtener voltaje a partir de señales de corriente muy pequeñas, como las que proporcionan muchos sensores analógicos o industriales que transmiten información mediante corriente en lugar de voltaje, como los que siguen el estándar de “lazo de corriente” de 4 – 20 mA, generalmente a 24 V y puede funcionar como una interfaz para la conexión de estos sensores o transmisores con el dispositivo controlador o tarjeta de desarrollo a utilizar.
| ESPECIFICACIONES TÉCNICAS | • Fuente de alimentación: 7 ~ 36 V • Cuenta con: función de protección de conexión inversa • Cuando la corriente de entrada es mínima (o 4mA 0mA), ajusta el potenciómetro cero para que la salida de salida sea el mínimo (0.0 V u otro voltaje) • Cuando la corriente de entrada es el máximo (20 mA), ajusta el potenciómetro de alcance para que la salida sea el máximo (3.3 V o 5 V, 10 V; cuando la entrada es de 4 ~ 20 mA, la salida mínima es de 2.5 V) |
| CARACTERÍSTICAS | • Dimensiones: 42 x 25.20 mm |
| SEÑALIZACION ELECTRICA | 4 ~ 20mA: • 1.0 ~ 2.5 V: J1 1,2 pin corto circuito conectado; 3; 4 pines son cortocircuitos conectados * 2.0 ~ 3.3 V: J1 1,2 pin están desconectados; 3; 4 pin está desconectado * 3.0 ~ 5 V: J1 1,2 pin corto circuito conectado; 3; 4 pines son cortocircuitos conectados * 4.0 ~ 10 V: J1 1,2 pin corto circuito conectado; 3; 4 pin está desconectado • 0 ~ 20mA: * 1.0 ~ 3.3 V: J1 1,2 pin corto circuito conectado; 3; 4 pines son cortocircuitos conectados * 2.0 ~ 5 V: J1 1,2 pin corto circuito conectado; 3; 4 pines son cortocircuitos conectados * 3.0 ~ 10 V: J1 1,2 pin corto circuito conectado; 3; 4 pin está desconectado |
