Descripción

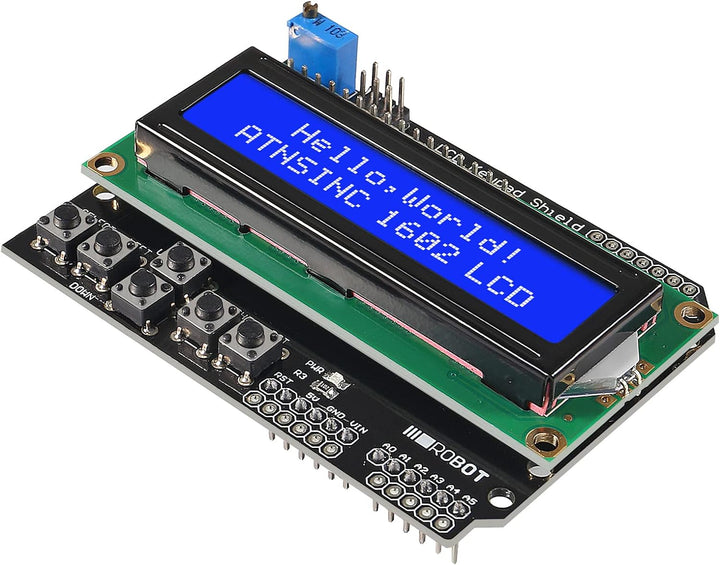

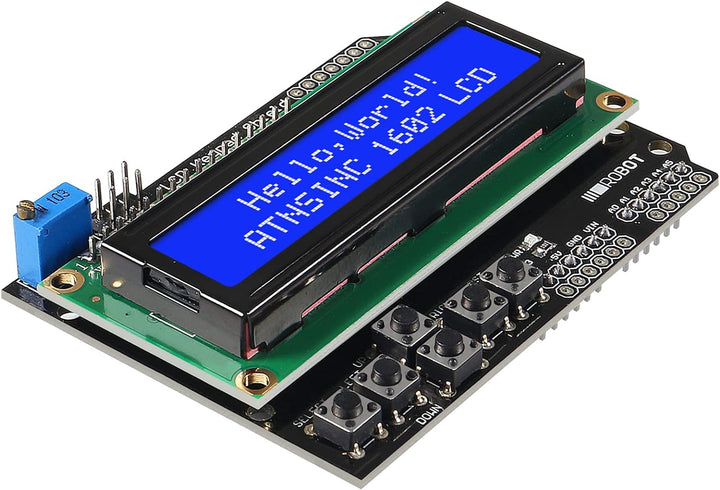

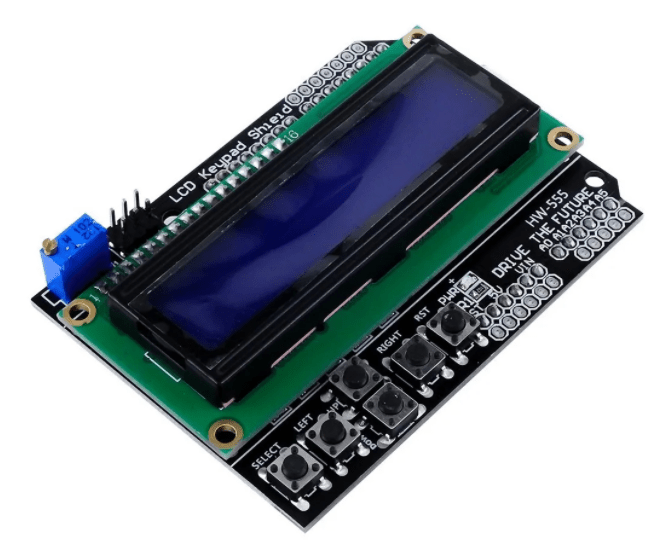

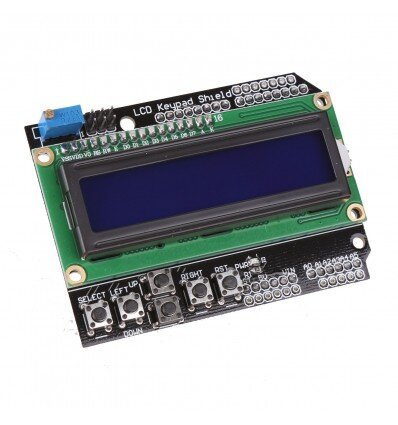

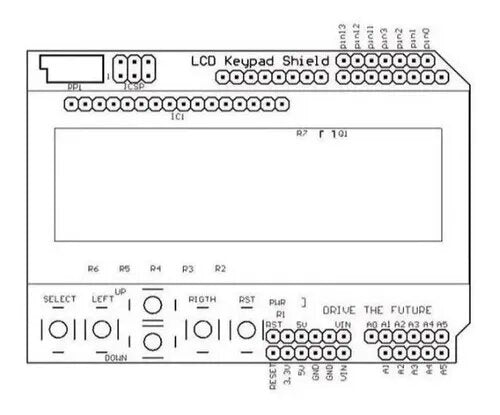

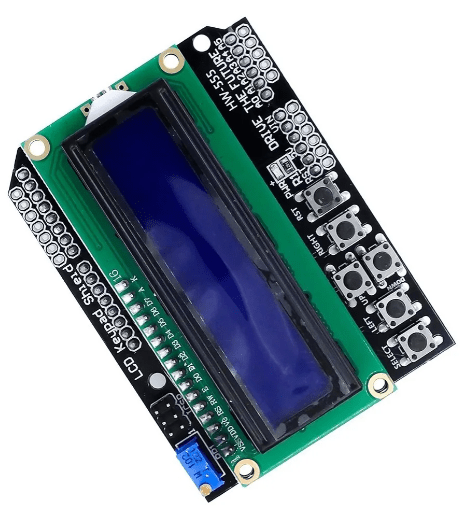

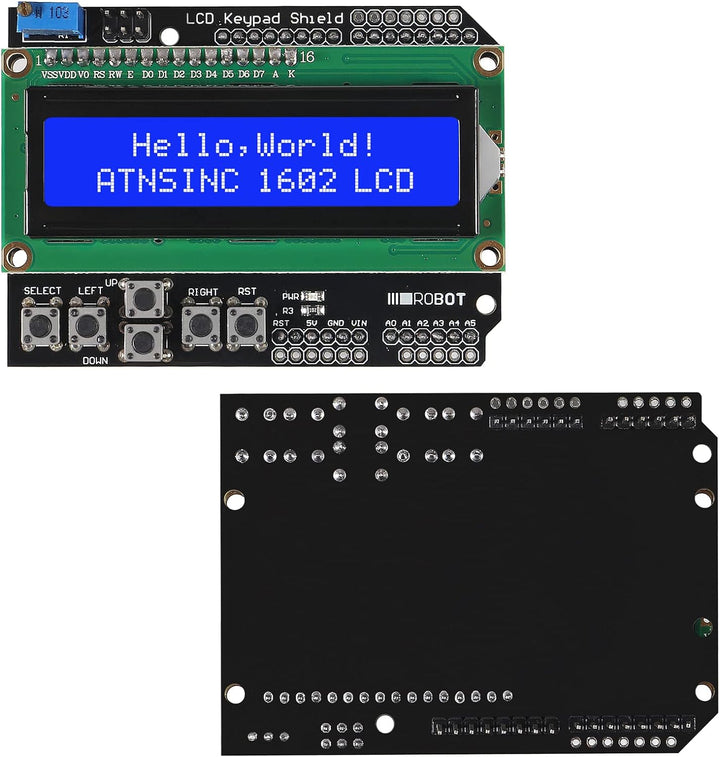

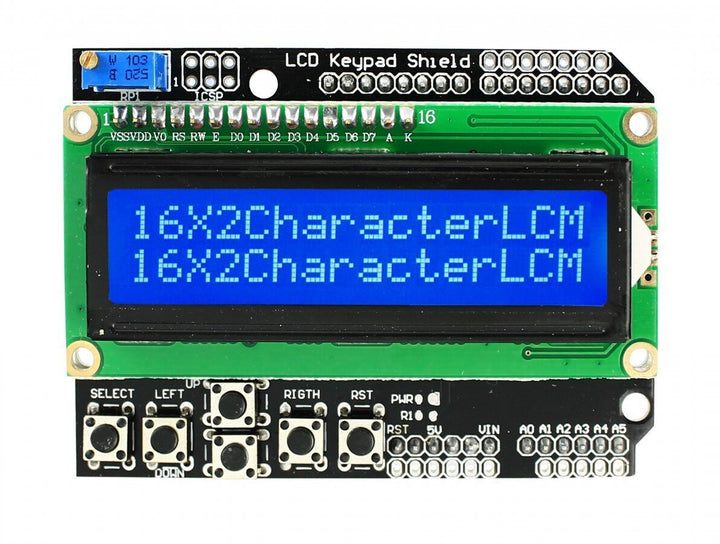

El Shield consiste de un LCD alfanumérico de 2 filas de 16 caracteres cada una, con un backligh (luz trasera) azul y los caracteres led de color blanco.

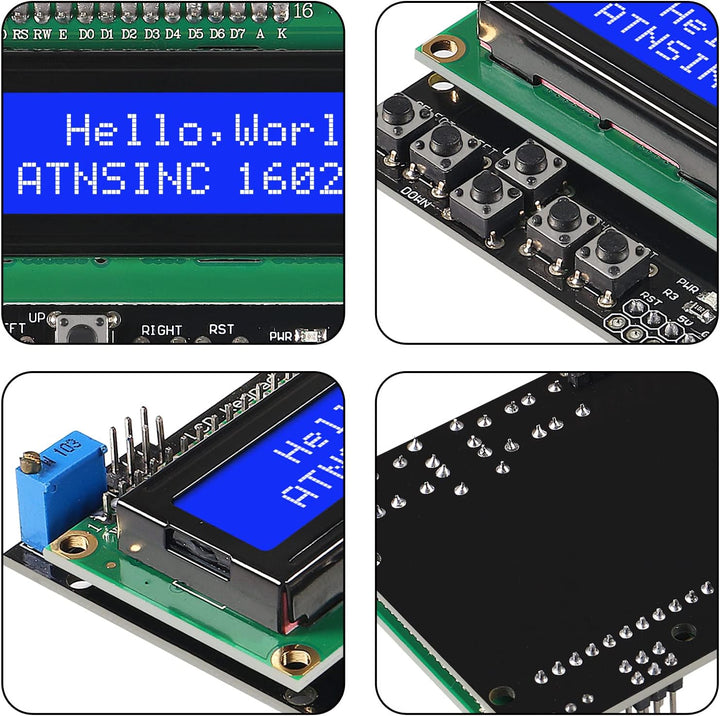

El contraste del LCD se puede controlar manualmente a través de un trimpot accesible desde el frente de la placa. Además, cuenta con cinco teclas del tipo “push-button” de uso múltiple y una tecla de reset.

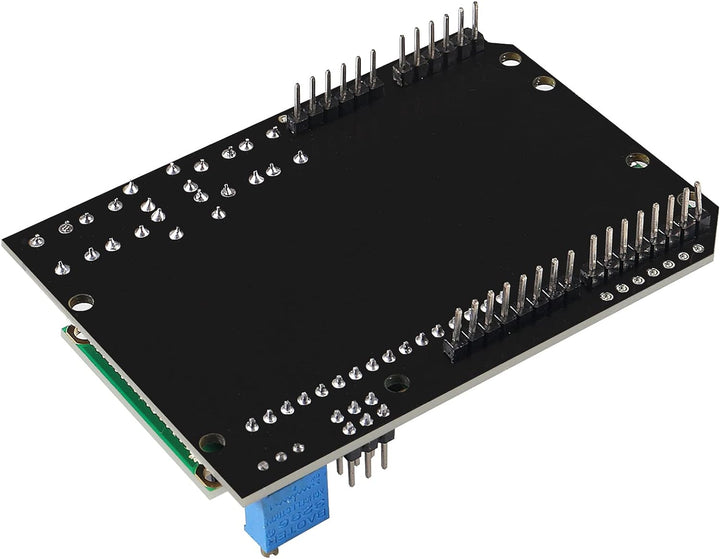

El Shield se conecta a la placa Arduino a través de dos tiras de pines macho y cuenta con conexiones en la parte superior para dar accesibilidad al resto de las señales no utilizadas por el shield y un conector de programación (ICSP).
|
ESPECIFICACIONES TÉCNICAS
|
• Voltaje de funcionamiento del chip: 4.5 ~ 5.5 V • Corriente: 2.0 mA (5.0 V) • Módulo voltaje óptimo de funcionamiento: 5.0 V • LCD alfanumérico de 16 caracteres x 2 líneas • Caracteres de 5x8 puntos • Tamaño de carácter: 4.74 x 2.94 mm • Opera en modo de 4 bits para ahorrar pines del microcontrolador • Compatible con todas las placas Arduino • Descripción de pines: * Bits de datos: D4, D5, D6, D7. * Bit RS: D8 * Bit E: D9. * Control de luz: D10 |
| CARACTERÍSTICAS |

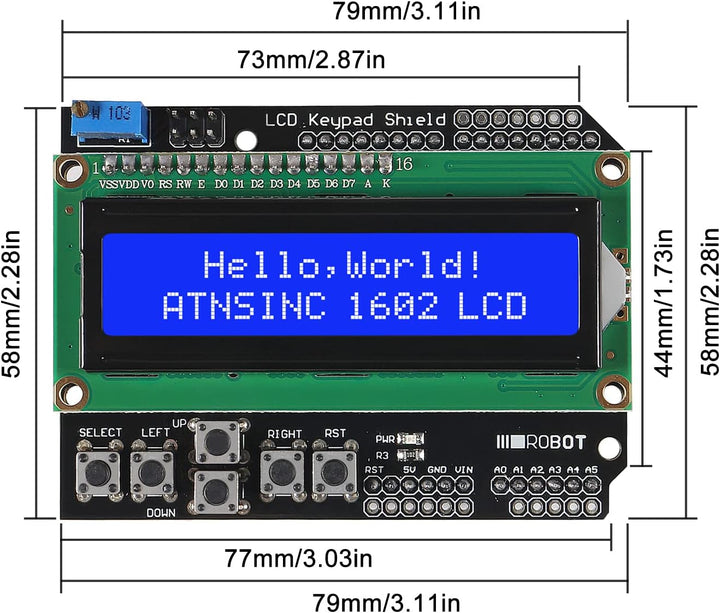

• Dimensiones: 80 x 58 mm • Peso: 53g |
