Descripción

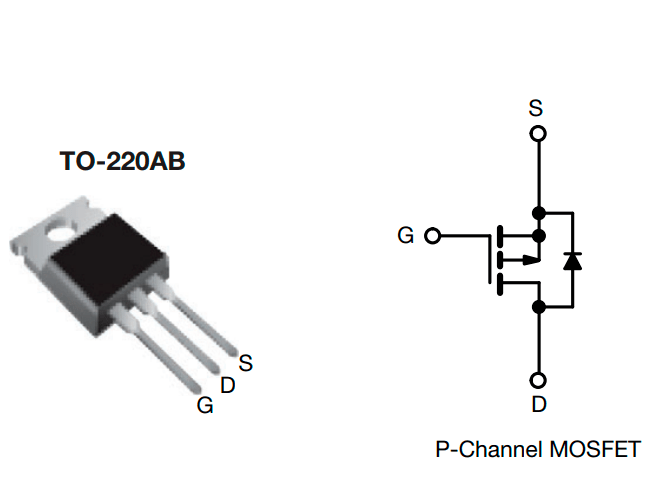

El IRF9540 es un transistor MOSFET de canal P diseñado para aplicaciones de conmutación y amplificación en circuitos electrónicos de potencia. Con una capacidad de manejar hasta 19 A y soportar tensiones de hasta 100 V, este dispositivo ofrece un desempeño eficiente y confiable. Ideal para diversas aplicaciones industriales y electrónicas.
|
ESPECIFICACIONES TÉCNICAS |
• Categoría: Transistor MOSFET de efecto de campo • Tecnología: Silicio (Si) • Estilo de montaje: Through Hole (orificio pasante) • Paquete: TO-220-3 • Polaridad: Canal P • Número de canales: 1 • Vds (Tensión disruptiva): 100 V • Id (Corriente de drenaje continua): 19 A • Rds On (Resistencia): 200 mOhms • Vgs (Tensión puerta-fuente): -20 V, +20 V • Temperatura de operación: -55 °C a 175 °C • Disipación de potencia (Dp): 150 W • Modo de canal: Enhancement |
|
CARACTERÍSTICAS PRINCIPALES |
• Configuración: Single (único canal) • Tiempo de subida: 65 ns • Tiempo de caída: 28 ns • Tiempo típico de demora de encendido: 16 ns • Tiempo típico de retardo de apagado: 47 ns • Diseño compacto y eficiente • Alta capacidad de manejo de potencia • Amplio rango de temperaturas de operación |
|
APLICACIONES |
• Control y conmutación en circuitos de potencia • Fuentes de alimentación conmutadas • Amplificadores de potencia • Sistemas de automatización industrial • Electrónica de consumo y automotriz |
|
DIMENSIONES Y PESO |
• Altura: 16.3 mm • Longitud: 10.67 mm • Ancho: 4.7 mm • Peso: 2 g |

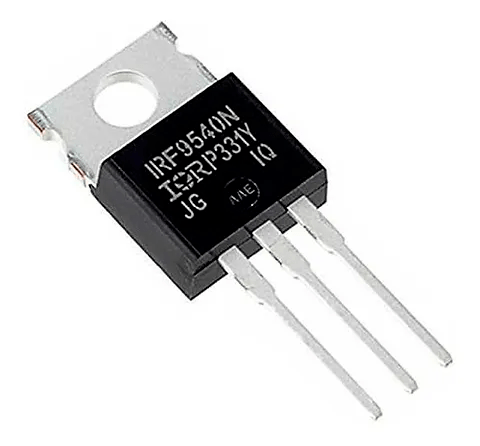

IRF9540N Transistor MOSFET Canal P 100V 23A TO-220-3
$ 12.00
