Descripción
Este sensor es capaz de cambiar el estado de sus contactos internos NA (normalmente abierto) y NC (normalmente cerrado). Funciona como tope final mecánico y es muy útil para impresoras 3D Reprap, Rampas 1.4, Prusa Mendel i2, Prusa i3, MendelMax, Rostock o máquinas CNC. Posee un sensor y emisor infrarrojo, cuando el haz de luz que hay entre el emisor y sensor es interrumpido es porque se ha llegado al fin de carrera.
|
ESPECIFICACIONES TÉCNICAS |
• Voltaje: 300 V • Cable de conexión de 4 contactos • Resistente a la temperatura: 80 ºC • Corriente: 2 A • Cable de 22 AWG • Instrucciones de conexión: 1) Línea roja VCC (rampas +). 2) Línea negra se conecta al GND (rampas -). 3) la línea verde que conecta la señal (rampas) • Se puede insertar directamente: puede ser conectado a un puerto de 4 pines (2 centrales son para GND, otro para la señal del final de carrera y el último para la alimentación ya que la placa tienen un pequeño LED que se encenderá cuando sea pulsado el final de carrera) |
| CARACTERÍSTICAS | • Dimensiones: 40 x 16 x 7.9 mm • Peso: 10 g |
| INCLUYE | • 1 - Interruptor mecánico • 1 - Línea de conexión de 4 pines |

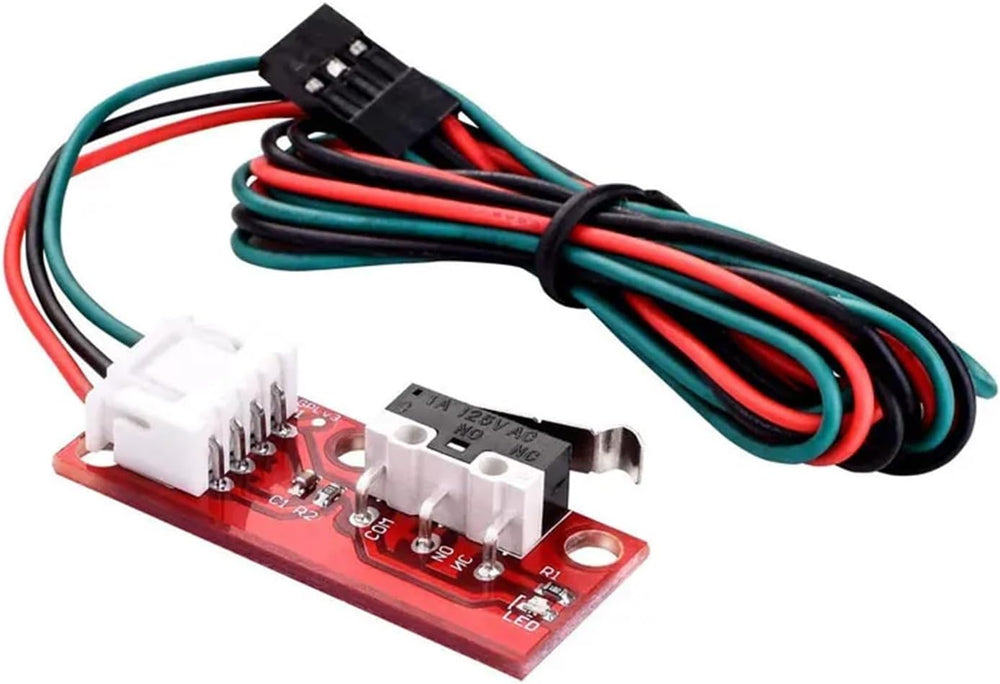

Limit Switch Interruptor Fin De Carrera
