Descripción

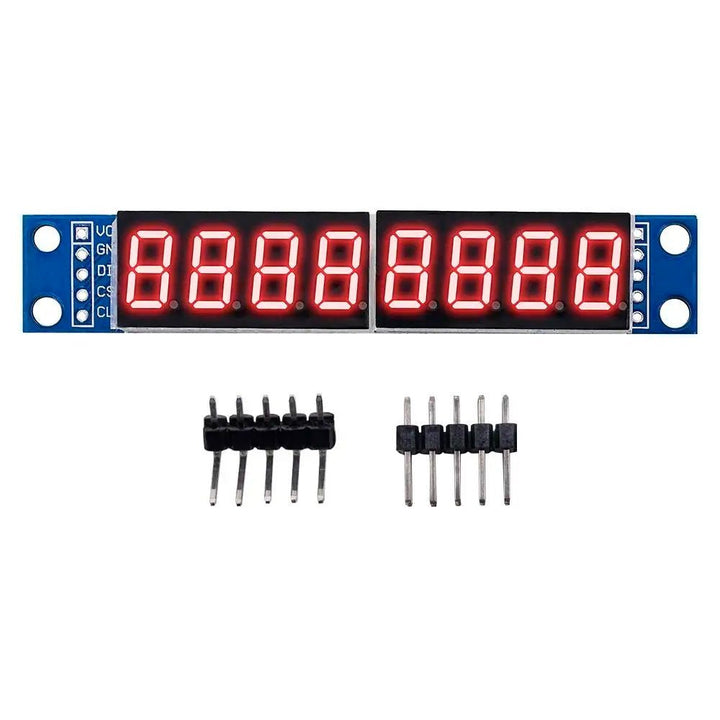

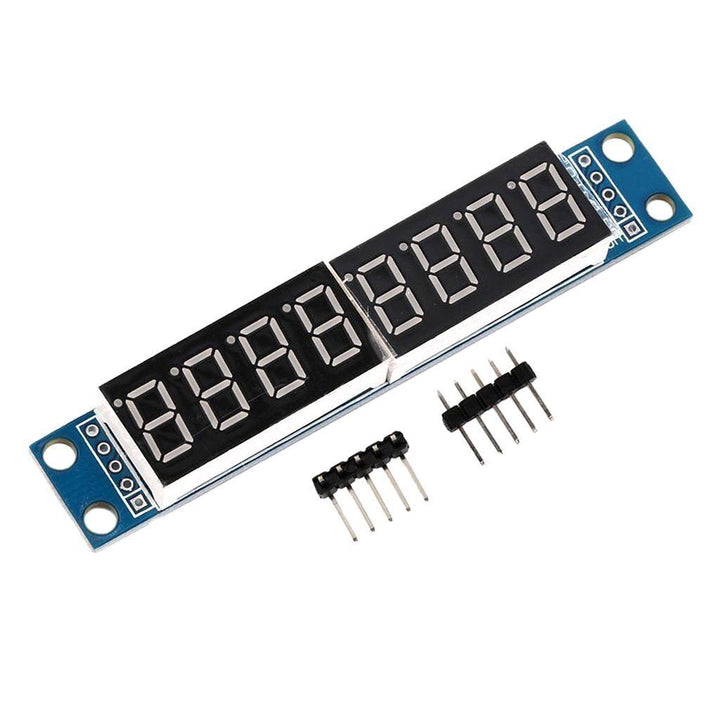

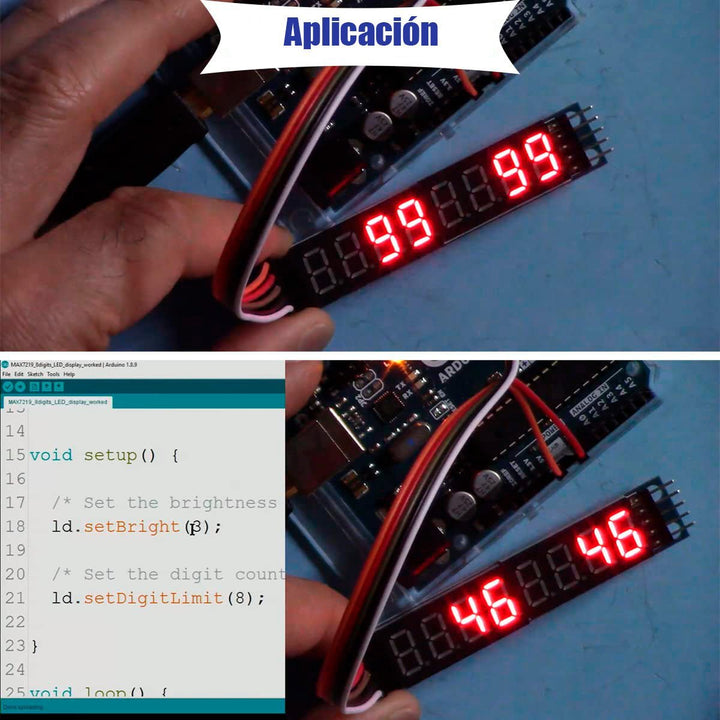

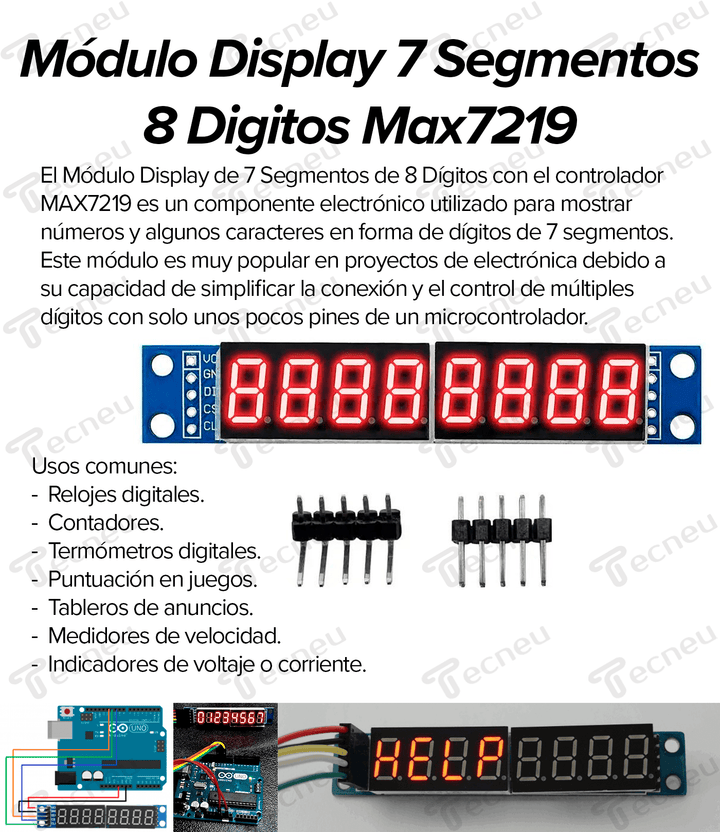

El modulo es “plug and play” pues se conecta directamente al microcontrolador que se use y solo se debe de programar las rutinas de funcionamiento sin meterse a problemas de hardware. También puede conectar una pantalla gráfica de barras o 64 LED separados. Incluye 2 displays concatenados de 4 dígitos para su directa programación por medio de un microcontrolador (así pudiendo visualizar hasta 8 caracteres codificados en 7 segmentos), un codificador BCD de tipo B en el chip, un bucle de escaneo de múltiples canales, un controlador de palabra de segmento, también una RAM estática de 8 x 8 que almacena cada dato. Compatible con microcontrolador 5 ~ 3.3 V (51 / AVR / STM32 etc.)
| ESPECIFICACIONES TÉCNICAS |

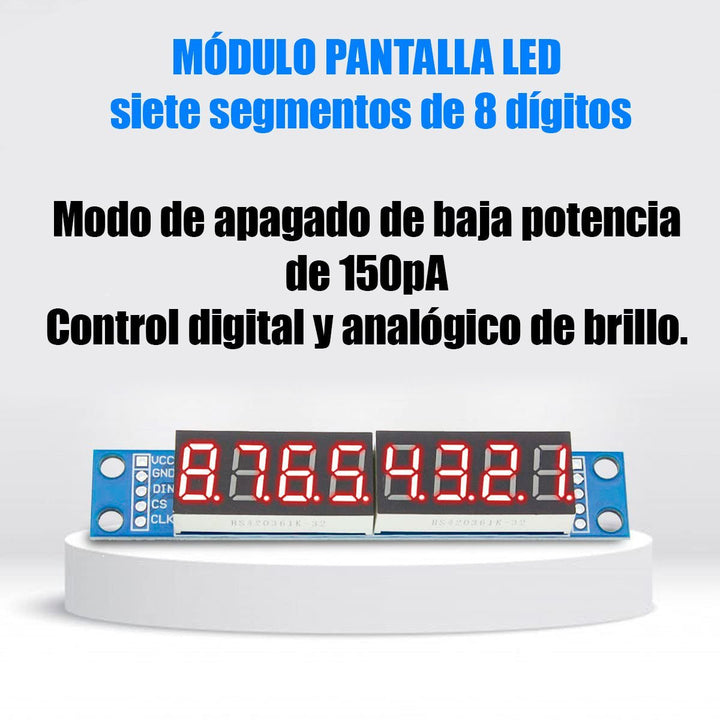

• Voltaje de alimentación: 3.3 ~ 5 V • Solo un registro externo se usa para configurar la corriente de cada segmento de LED • Modo de apagado de 150 A de baja potencia, • Control de brillo analógico y digital, un registro de límite de escaneo que permite al usuario visualizar datos de 1 ~ 8 bits, hay un modo de detección de luz LED todo • Necesita tres puertos IO para conducir ocho tubos digitales • Instrucciones de cableado (un programa, por ejemplo, puede elegir cualquier definición de puerto IO que pueda modificarse en el programa): • VCC: 5 V. • GND: GND. • DIN: P00. • CS: P01. • CLK: P02 |
| CARACTERÍSTICAS |

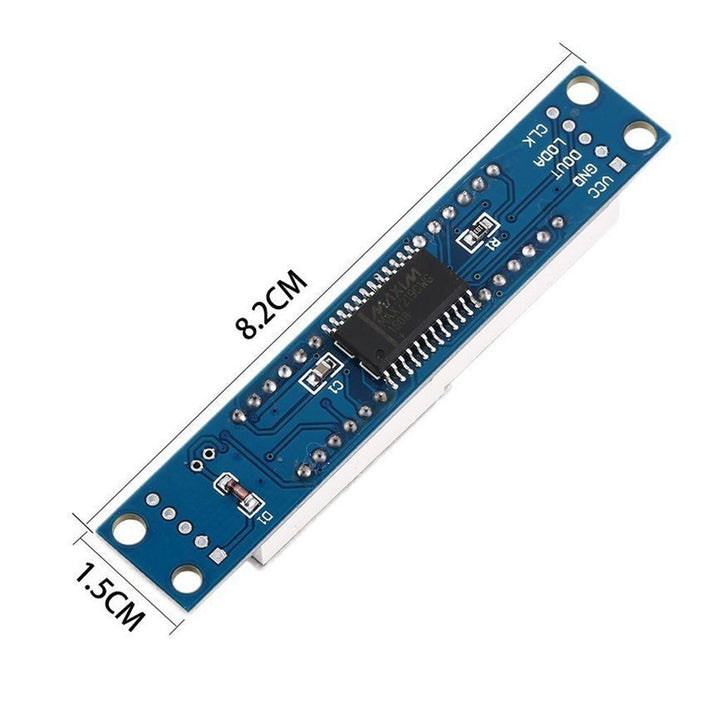

• Dimensiones: aprox. 82 x 15 x 11.8 mm • Peso: 12.10 g • Material: PCB Board y perno de cobre fijo |

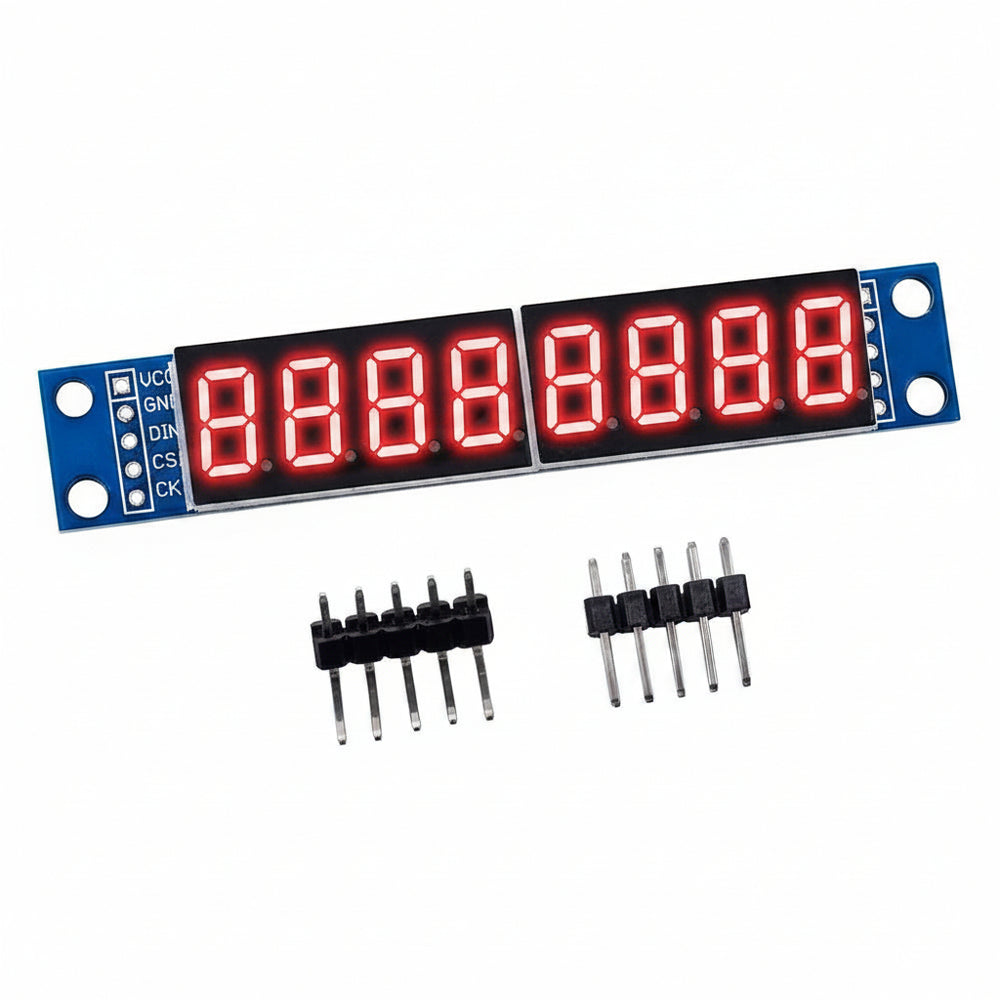

Módulo Display 7 Segmentos 8 Digitos Max7219
