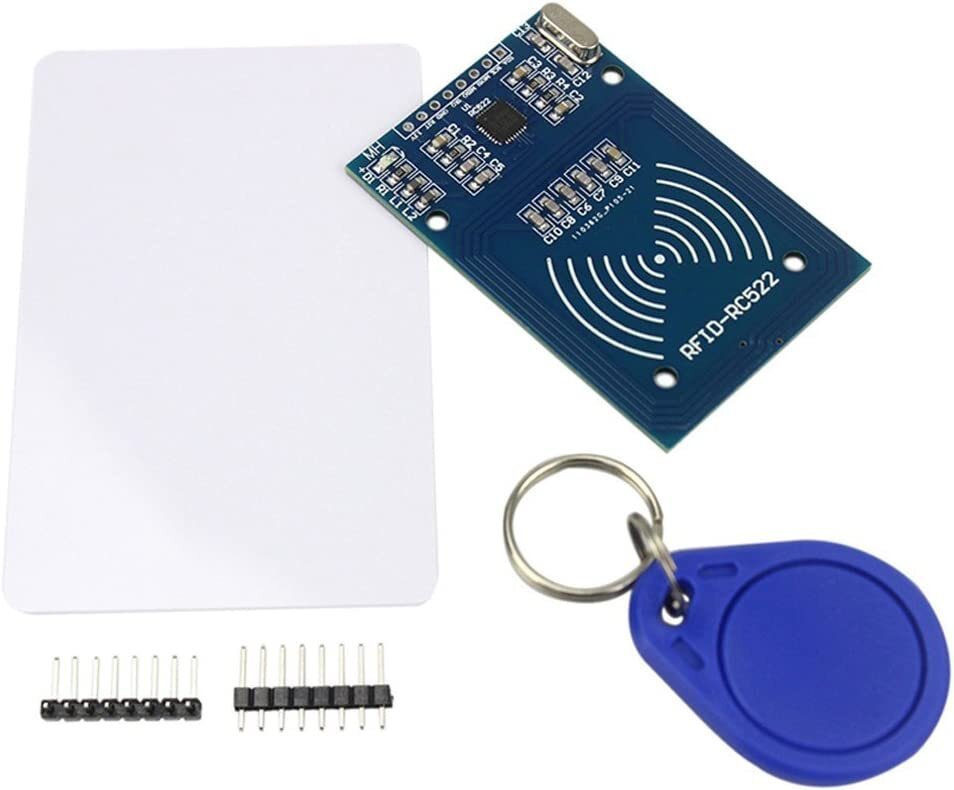

INCLUYE (POR KIT):
• 1 - Tarjetas Rfid 13.56mhz
• 1 - Llavero Rfid 13.56mhz
• 1 - Modulo Lector Rfid Rc522
• Pines
Lector - Grabador RFID fácil uso con Arduino o cualquier microcontrolador con comunicación SPI.
El kit de desarrollo RFID RC522 permite comenzar a desarrollar aplicaciones con Rfid rápidamente ya que incluye un tag en forma de llavero y otro en forma de tarjeta, además del correspondiente lector RFID. El módulo lector esta basado en el circuito integrado MFRC522 de NXP que es un IC especializado en “comunicación sin contacto” o RFID trabajando a una frecuencia de 13.56 Mhz. El lector MFRC522 soporta tags ISO / IEC 14443 A o MIFARE .
El módulo RFID RC522 incluye también la antena para la lectura / escritura de los tags, por lo que todo el diseño de la parte de radiofrecuencia ya se encuentra incluido en el módulo y no es necesario realizar mayor ajuste para una buena comunicación. El usuario solamente debe conectar el módulo mediante la interfaz SPI del microcontrolador de su preferencia, así como a la fuente de alimentación.
MODULO LECTOR RFID RC522
El lector (transceptor) es en realidad un emisor-receptor que, en primer lugar, emite una señal para iniciar la comunicación con las etiquetas (transpondedores). Esta señal es captada por las etiquetas dentro del alcance, las cuál responden transmitiendo la información que almacenada que, finalmente, es captada y decodificada por el lector RFID
| ESPECIFICACIONES TÉCNICAS RFID RC522 |
• Voltaje de alimentación: 3.3 V • Corriente de operación: 13 / 26 mA ~ 3.3 V • Corriente de standby: 10 / 13 mA ~ 3.3 V • Corriente de sleep - mode: < 80 µA • Corriente máxima: 30 mA • Frecuencia de operación: 13.56 Mhz • Distancia de lectura: 0 a 60 mm • Protocolo de comunicación: SPI • Velocidad de datos máxima: 10 Mbit/s • Temperatura de operación: - 20 ~ 80 ºC • Humedad de operación: 5 % ~ 95 % • Máxima velocidad de SPI: 10 Mbit / s • Se controla a través del protocolo SPI (por lo que es compatible con casi cualquier microcontrolador, Arduino o tarjeta de desarrollo) • Sistema avanzado de modulación y demodulación para todo tipo de dispositivos pasivos de 13.56Mhz |
| CARACTERÍSTICAS RFID RC522 |
• Peso: 9.9 g • Dimensiones: 40 x 60 mm |
LLAVERO RFID 13.56 MHZ NFC TAG S 50 8 KBITS
El llavero de identificación por radiofrecuencia (RFID) sirve para el control de presencia e identificación de usuarios para el sistema de acceso (control de acceso). Su tecnología inalámbrica (el circuito S50 ) permite leer el código a una distancia de 0 a 5 centímetros, para que el acceso o detección sea rápida y segura. Es ideal para la apertura de puertas y el control de acceso sin tarjeta.
| ESPECIFICACIONES TECNICAS LLAVERO RFID |
• IC: S50 • Capacidad de almacenamiento: 8 K Bits • Frecuencia: 13.56 MHz • Distancia de lectura: 0 ~ 5 cm • Tiempo de lectura: 1 ~ 2ms • Temperatura de trabajo: -20 ~ +55ºC • Retención de datos: 10 años • 4 Bits de identificación |
| CARACTERÍSTICAS LLAVERO RFID |
• Tamaño: 34 x 27 mm • Peso: 4 g |
TARJETA RFID 125 KHZ DE PROXIMIDAD DE CONTROL DE ACCESO
La tarjeta RFID es una llave incopiable ideal para ser utilizada en control de acceso, transporte público, evento de billetes, juegos y la identidad. Tienen memoria interna para guardar y proteger datos de identificación o información relevante. También cuenta con un número de serie único para cada dispositivo.
| ESPECIFICACIONES TÉCNICAS TARJETA RFID 125 KHZ |
• Frecuencia de funcionamiento: 125Khz • Distancia de detección: 3 ~ 10 cm • Chip: EM4100 TK4100 • Tiempo de almacenamiento de datos: > 10 años • Temperatura de trabajo: - 20 ~ 60 °C • De sólo lectura • Compatible con sistema de entrada de puerta • 2 kbps ASK • ID único de 40 - bits • Flujo de datos de 64 - bits [Header + ID + Data + Parity] • No necesitan alimentación eléctrica interna |
| CARACTERÍSTICAS TARJETA RFID 125 KHZ |
• Dimensiones: 86 x 54 mm • Peso: 6 g • Material: plástico de PVC |
Este módulo debe alimentarse a 3.3 volts
