Descripción

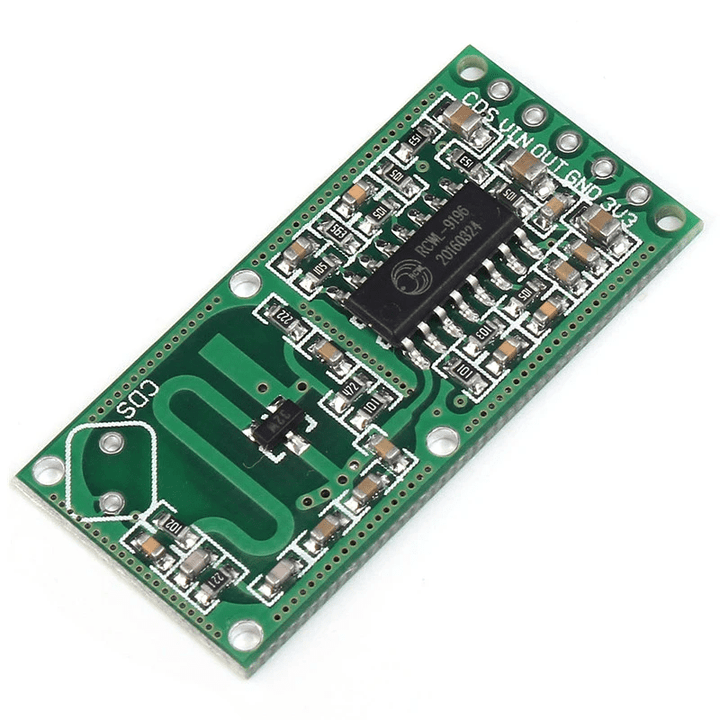

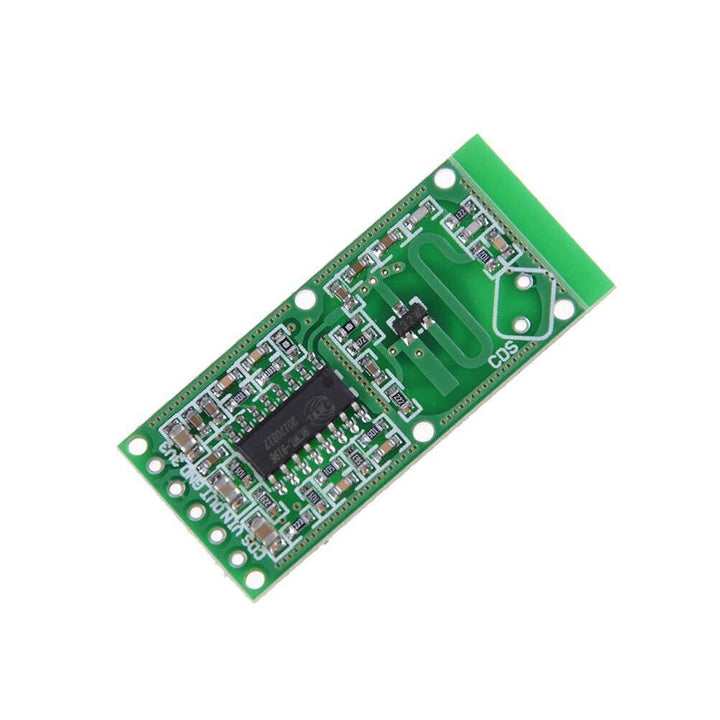

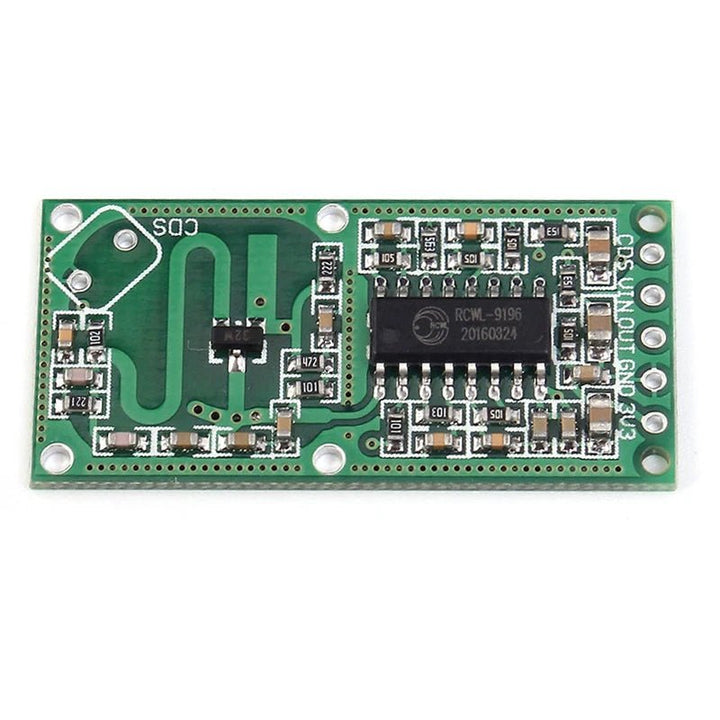

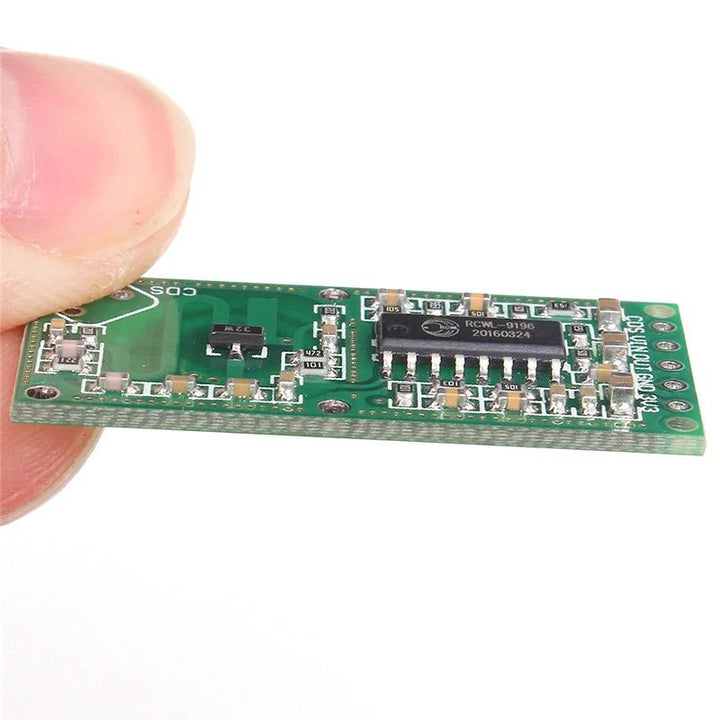

El CWL-0516 es un módulo del sensor de movimiento de microonda que utiliza la tecnología del radar de Doppler, El sensor incluye un interruptor lógico (en el pin OUT) que pasa a alto (3.3 V) cuando detecta la presencia. El interruptor cambia a nivel bajo (0 V) pasado un pequeño tiempo (2 ~ 3 segundos) después de dejar de detectar la presencia. Es una gran alternativa a los sensores pasivos como los basados en infrarrojos, ya que las microondas son mucho más precisas y pueden detectar más objetos en movimiento y no solo personas.

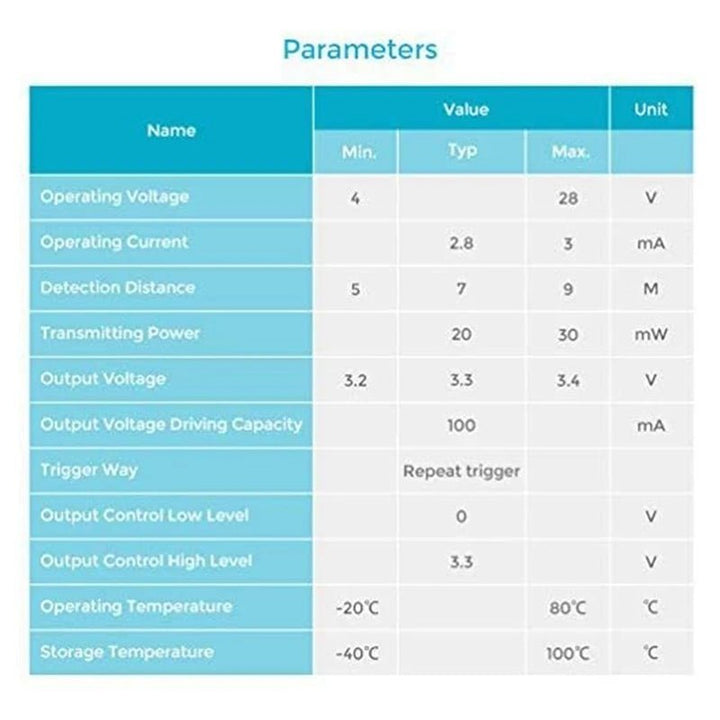

| ESPECIFICACIONES TÉCNICAS |

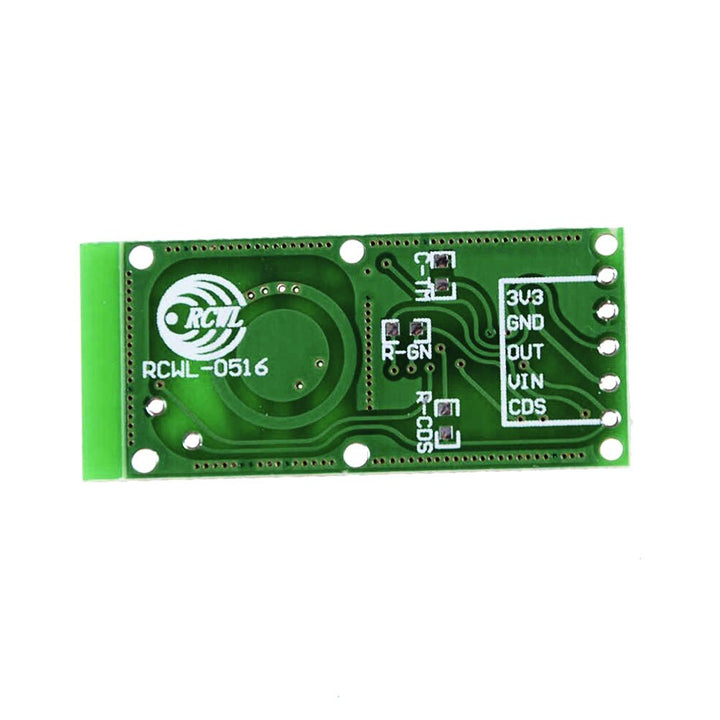

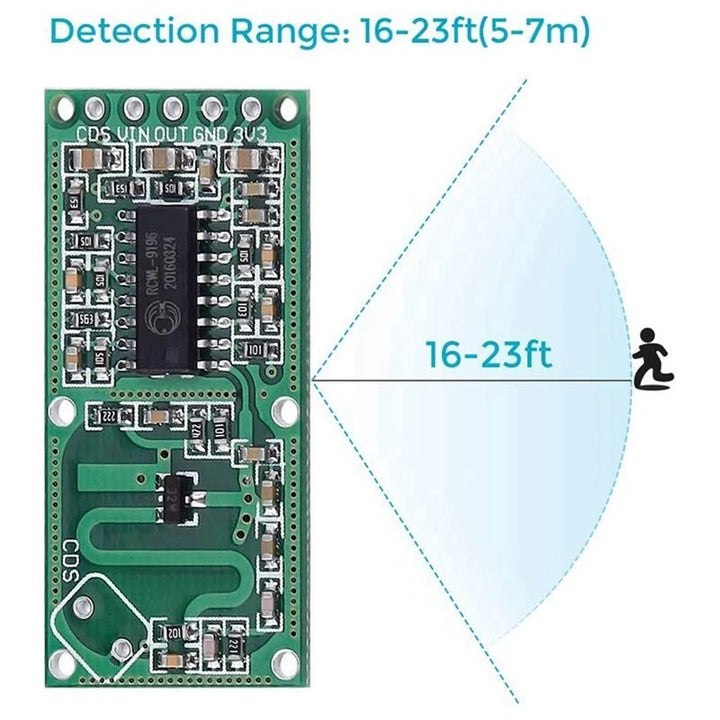

• Alimentación: 4 ~ 28 V (por medio de los pines VIN y GND) • Dispone de un pin 3V3 de salida de voltaje regulado de 3.3 V • Consumo energético 20 mA típico • Sensores Microondas • Chipset RCWL-9196 • Antenas 2 antenas planas de microondas (transmisión/recepción) • Frecuencias 3.181 GHz • Corriente de Operación: 2.8mA (típica); 3 mA (máx) • Rango de detección de Distancia: 5-9 m • Potencia: 20 mW (típico); 30 mW (máx) • Voltaje de salida: 3.2 ~ 3.4v • Corriente Máxima entregada: 100 mA • Tensión nivel bajo: 0 V • Tensión nivel alto: 3.3 V • Temperatura de Operación: - 20 ~ 80° C • Temperatura interna: - 40 ~ 100 °C • Cuenta con un pin CDS que puede usarse para deshabilitar temporalmente la detección pasándolo a bajo, por ejemplo: para desactivar una alarma temporalmente mientras estamos por la habitación • Existe un espacio en la placa para soltar un interruptor para usar la función CDS directamente |
| CARACTERÍSTICAS |

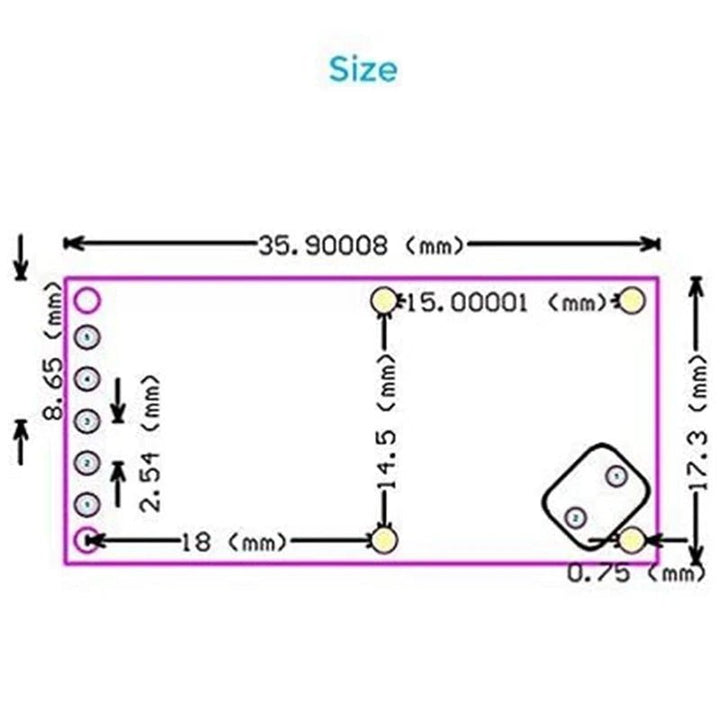

• Dimensiones: 36 x 17 mm • Peso: 2 g |
Documentación y recursos
Documentación

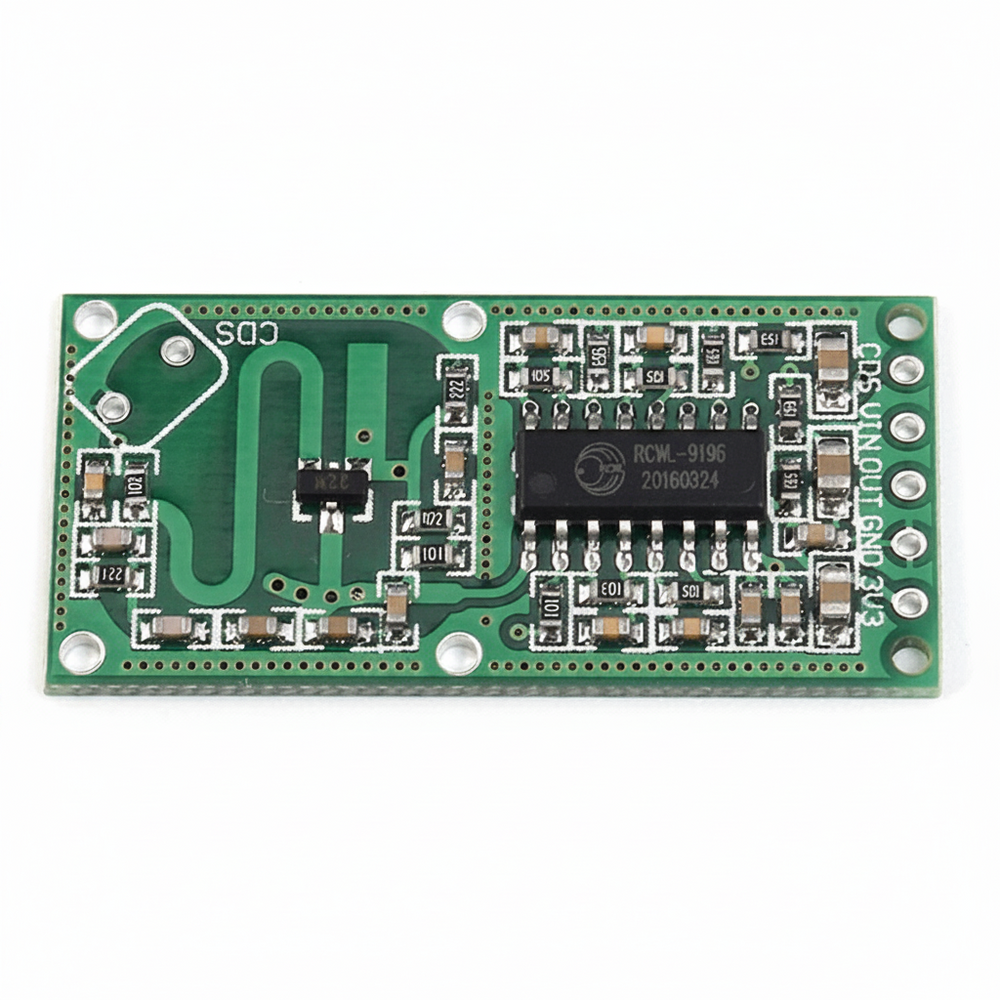

Módulo Radar De Microondas Sensor De Presencia Rcwl-0516
$ 19.00
