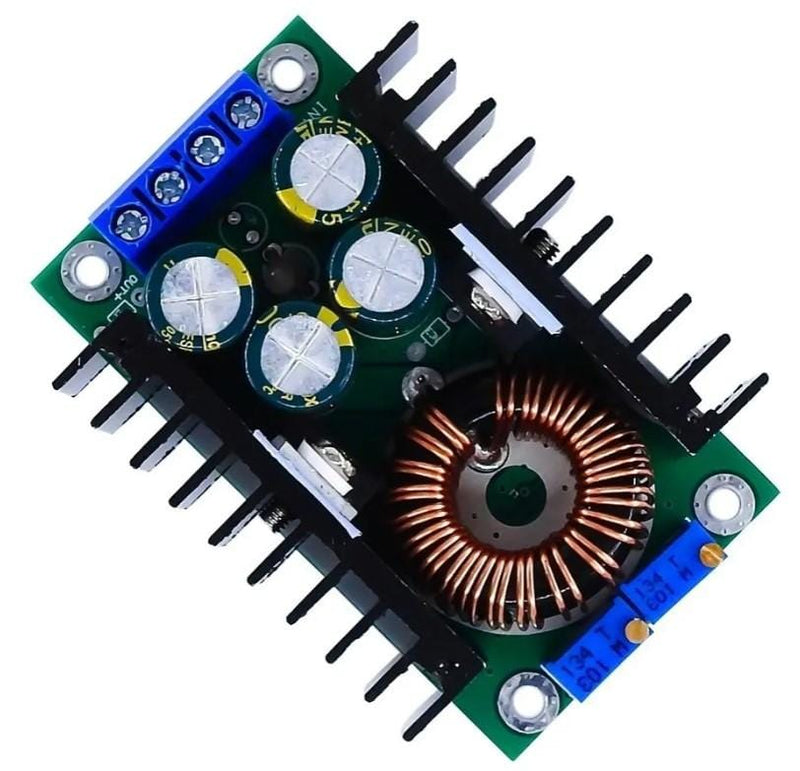

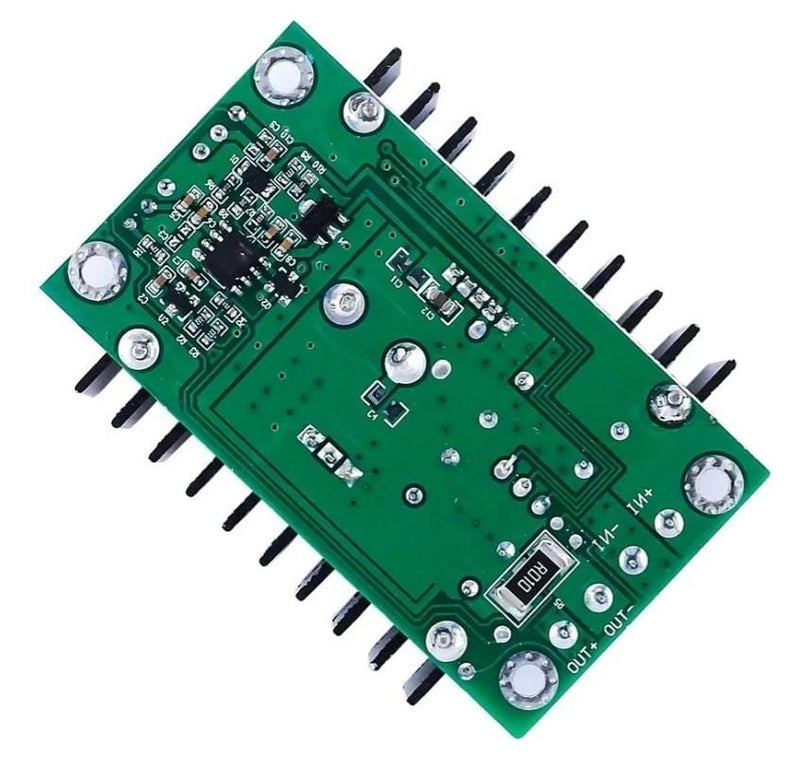

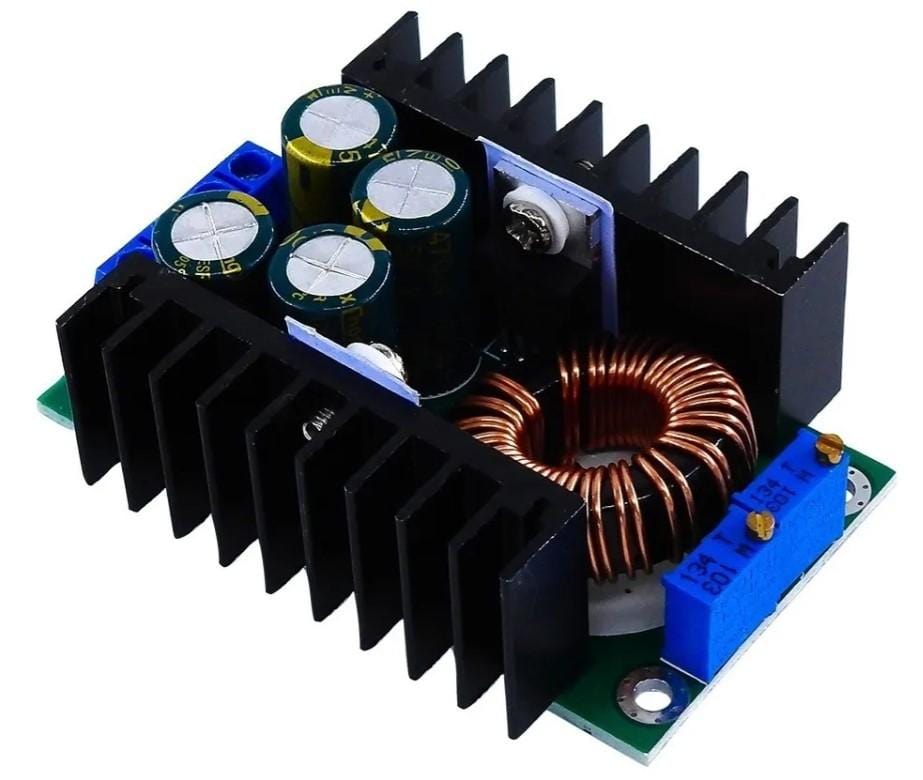

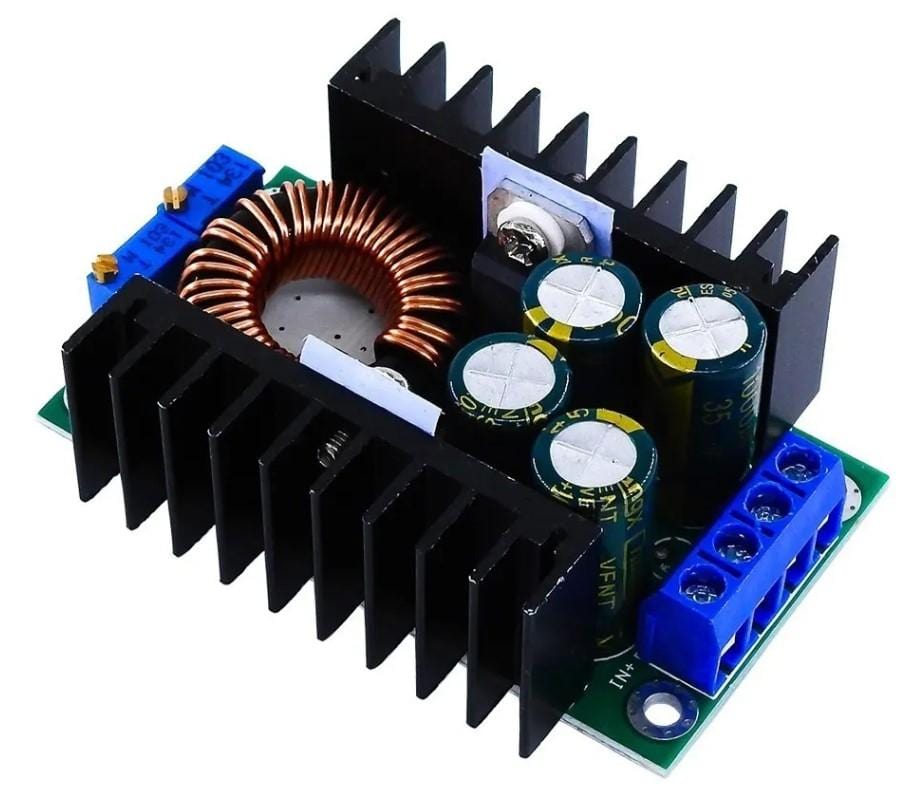

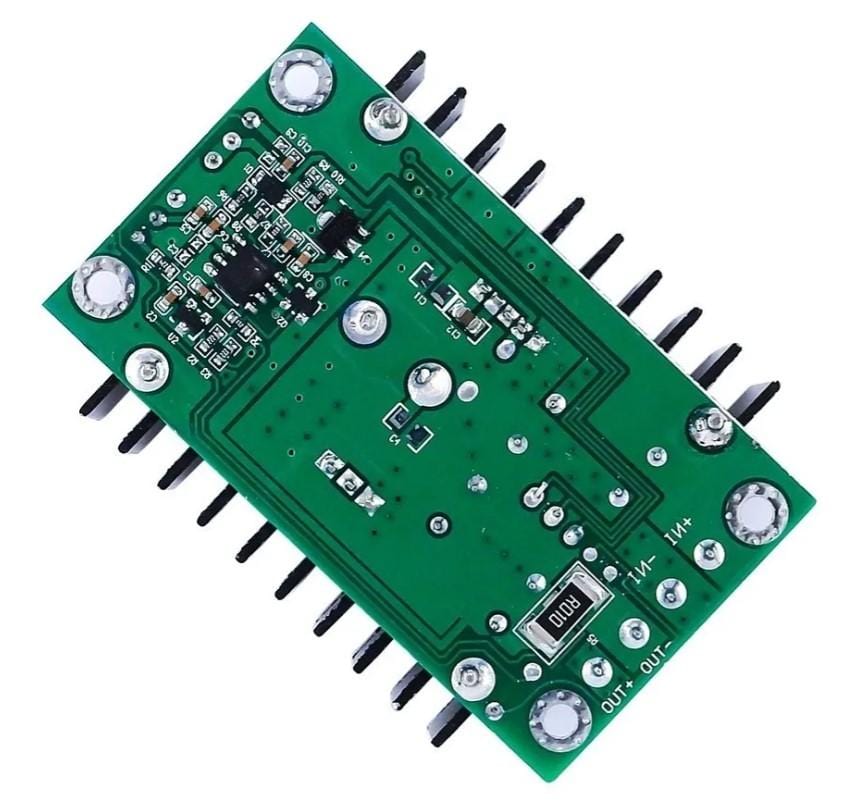

El modulo de voltaje Step-Down XL4016 tiene como función entregar un voltaje de salida constante inferior al voltaje de entrada frente a variaciones del voltaje de entrada o de carga. Reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación. Permite obtener un voltaje regulado a partir de una fuente con un voltaje mayor, por ejemplo: obtener 5V, 3.3V, 1.8V a partir de una fuente o batería de 12V.
|
ESPECIFICACIONES TÉCNICAS |
• Voltaje de entrada: 8 ~ 40 V • Voltaje de salida: 1.2 ~ 35 V (ajustable continuamente mediante un potenciómetro multivuelta) • Corriente de salida máx.: 9 A • Tensión de caída: 1 V • Entrada 24 V salida 12 V ~ 5 A ondulación alrededor de 50 mv (sin ruido) • Temperatura de funcionamiento: Grado Industrial (- 40 ~ 85° C) • Corriente sin carga: 20 mA típica (24 ~ 12 V) • Potencia de salida: la potencia máxima es de aproximadamente 300 W, la temperatura del tubo de alimentación supera los 65 grados añadir ventilador. • Eficiencia de conversión: 95 % (el voltaje de salida más alto, mayor eficiencia) • Frecuencia de funcionamiento: 180 KHZ • Onda de salida: ancho de banda de 20 m (solo como referencia) • Regulador de voltaje de tipo conmutado reductor (Step-Down o Buck) con una alta eficiencia de conversión, excelente regulación de línea y bajo voltaje de rizado • Regulación de la carga: ± 1 % (voltaje constante) • Regulación de voltaje: ± 1 % |
| CARACTERÍSTICAS |
• Dimensiones: 46 x 65 x 21 mm • Peso: 65 g |
NOTA:
• Si la temperatura del tubo de alimentación supera los 65° C, añade un ventilador de refrigeración
• Cuando se emplee para una corriente superior a 9A es recomendable adicionar ventilador
• Para asegurar un buen funcionamiento el nivel de voltaje de entrada debe ser superior al nivel de voltaje de salida por lo menos en 1.25 V
