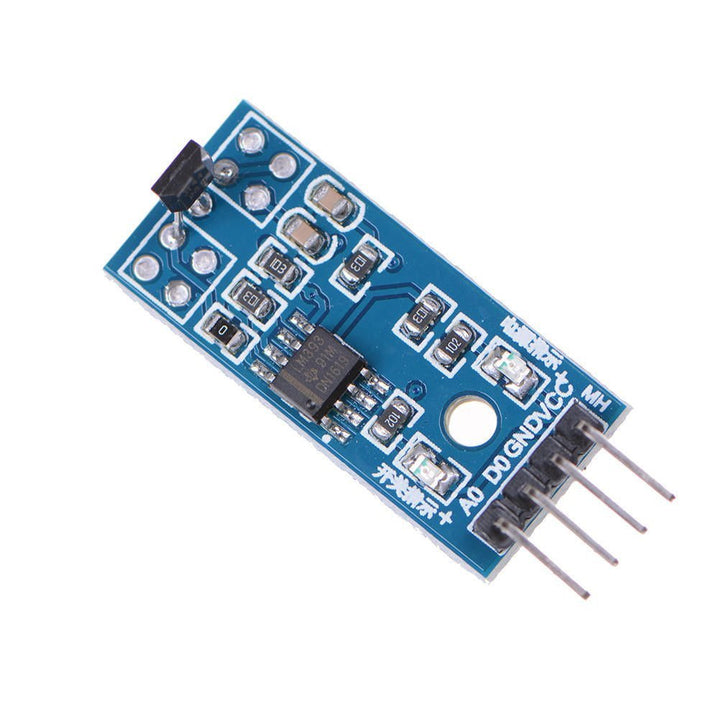

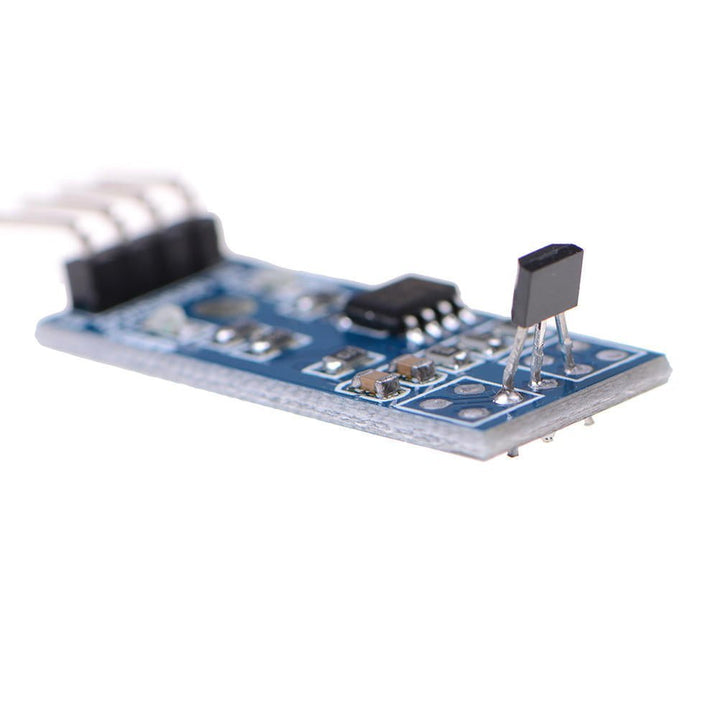

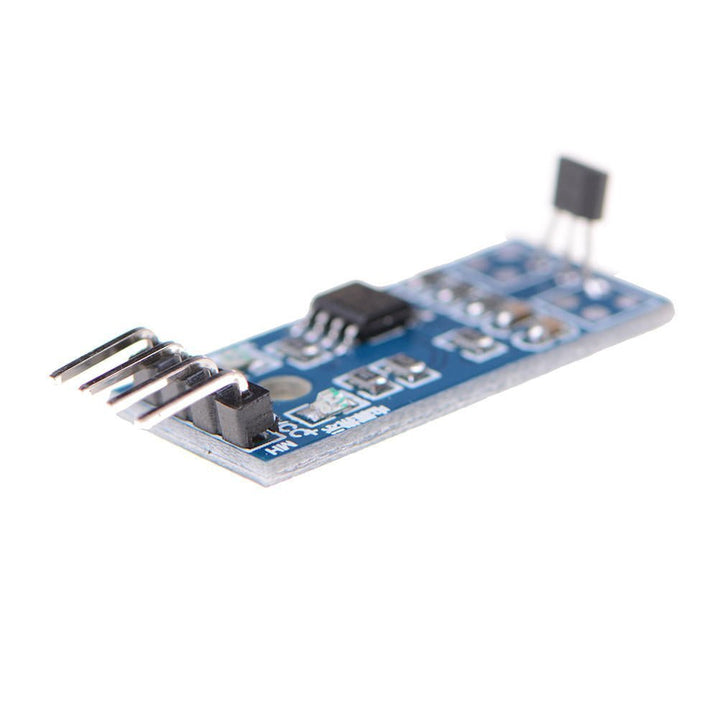

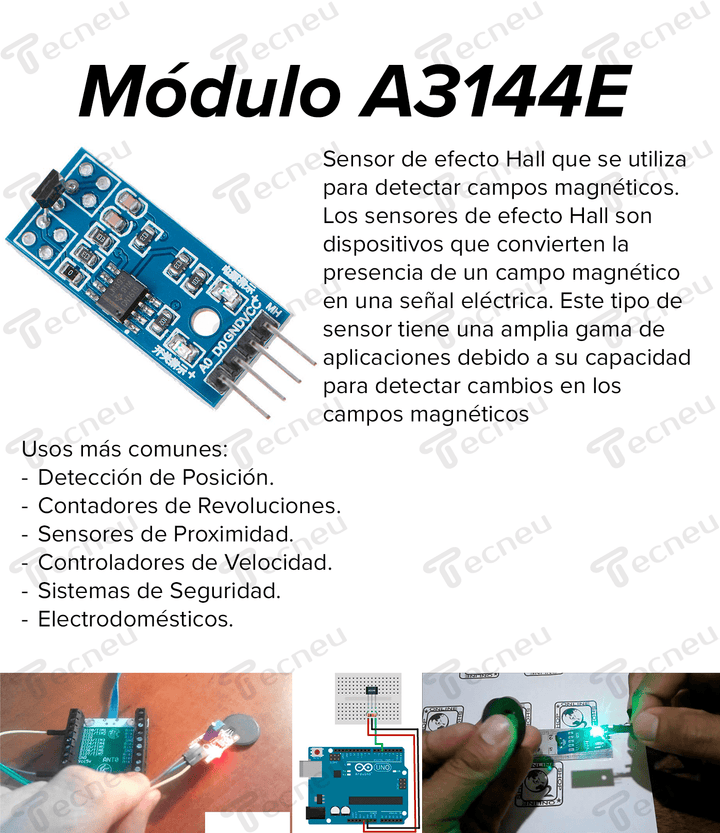

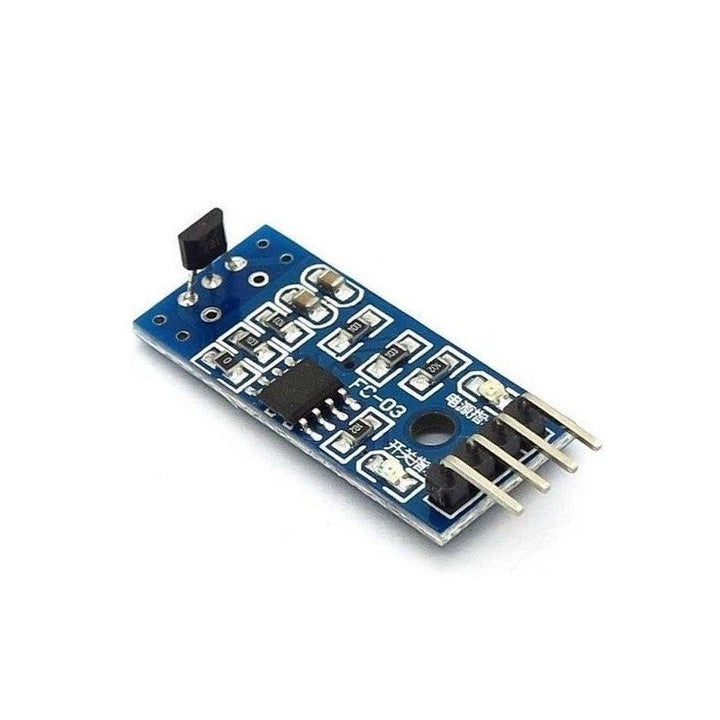

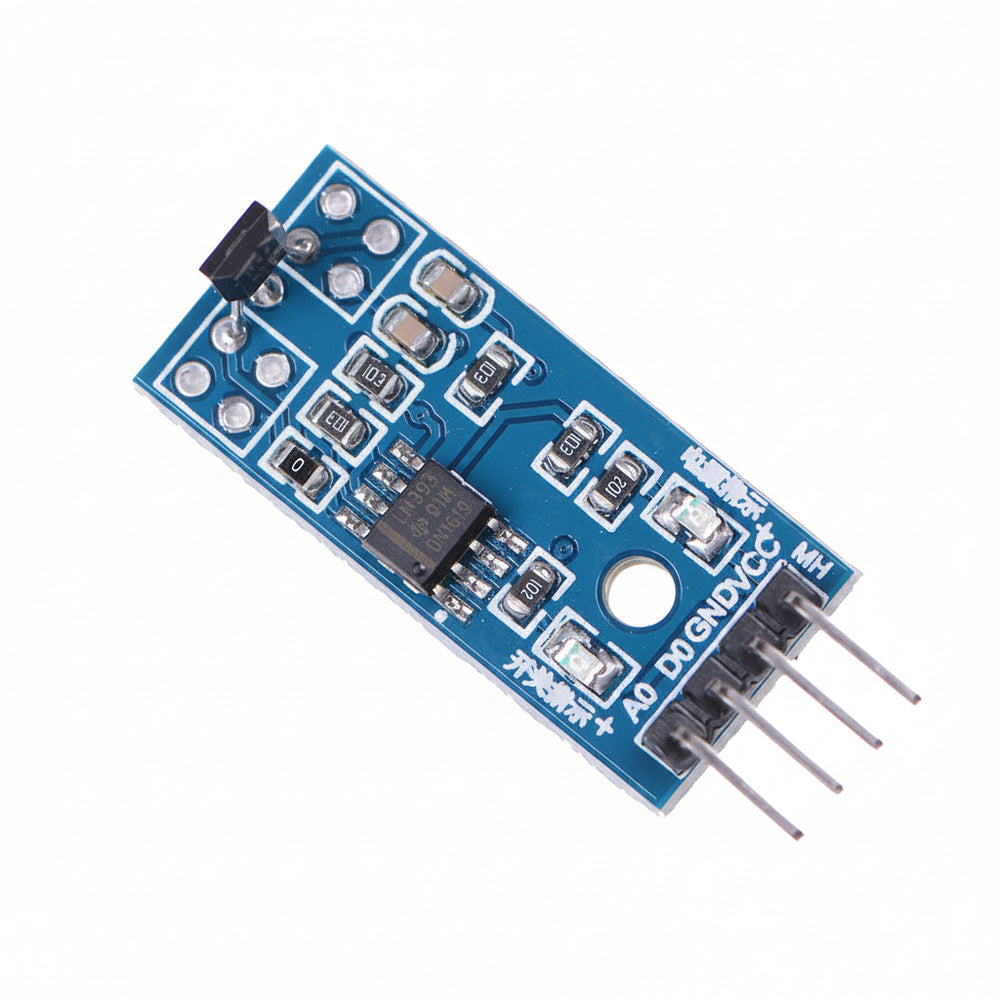

Descripción
| ESPECIFICACIONES TÉCNICAS | • GND: conectar a negativo
• Voltaje de funcionamiento: 3.3 ~ 5v
• DO: salida de la señal digital del módulo, la salida es de bajo nivel cuando detecta campo magnético
• AO: Salida de voltaje en tiempo real de campo
• Hay dos salidas del módulo: 1. AO, salida en tiempo real Hall. 2. DO, la salida de señal hall después de haber sido regulada por el comparador
• Buen rendimiento de temperatura, tiene alta precisión y alta fiabilidad.

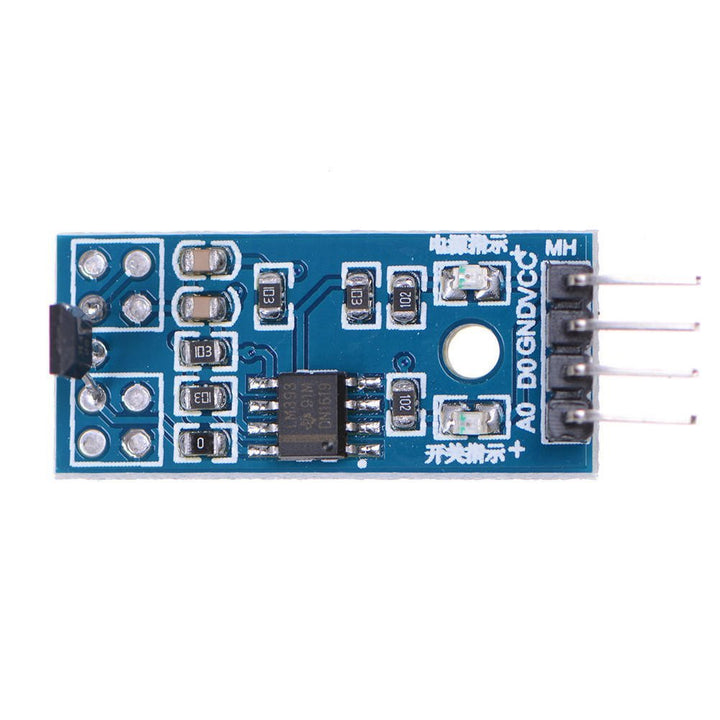

• Instrucciones de cableado: VCC – Potencia positiva, GND – Fuente de alimentación negativa, DO – TTL salida digital, AO – salida analógica (diferentes distancia de salida, diferentes voltajes).
• Cuando el sensor detecta un campo magnético, la salida digital es baja y la luz de señal está encendida; si no se detecta campo magnético, la salida digital es alta y la señal no se enciende.
• Con la señal de salida en tiempo real Hall
• Señal de salida más estable después de ser regulada por el comparador
• Comparador capacidad de salida: 16 mA
• Con el indicador de energía
• Con el indicador de salida del comparador
|
CARACTERÍSTICAS |
• Con un agujero de tornillo de montaje 3mm
• Dimensiones: 32mm x 14mm
|
