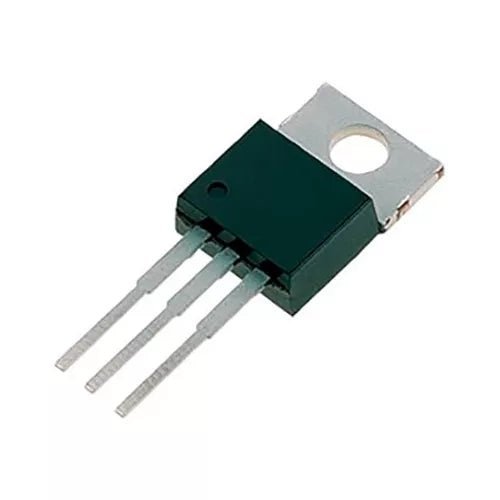

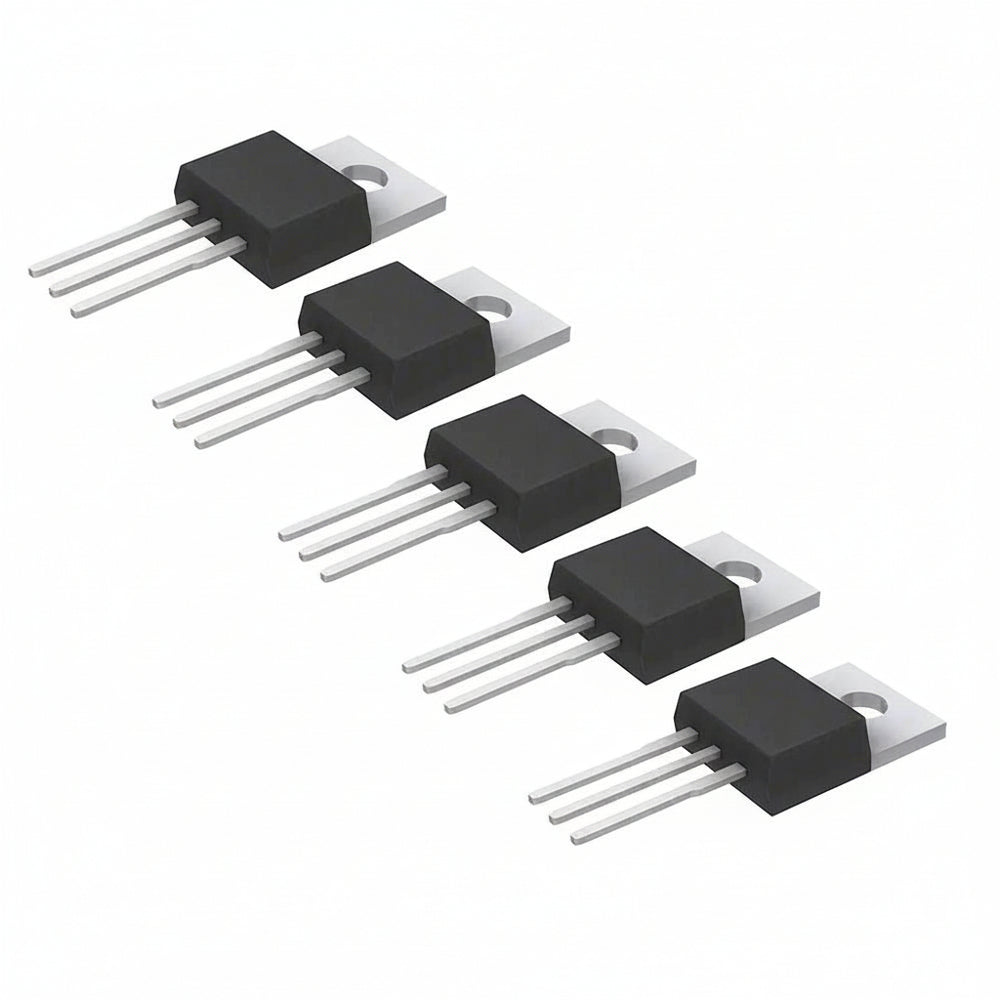

El LM7812 / LM340T12 es un regulador de voltaje lineal confiable y robusto, adecuado para una variedad de aplicaciones que requieren un voltaje de salida estable de 12V y con buenas características de protección y seguridad. Sin embargo, debido a su naturaleza lineal, es importante considerar la gestión térmica en su diseño.
ESPECIFICACIONES TÉCNICAS
• Tipo de Regulador: Lineal
• Voltaje de Salida: 12V (fijo)
• Corriente de Salida Máxima: Hasta 1.5A
• Encapsulado: TO-220
• Rango de Voltaje de Entrada: Superior a 12V (generalmente 14V a 35V)
• Tolerancia del Voltaje de Salida: ±2%
• Regulación de Línea: Excelente (baja variación del voltaje de salida con cambios en el voltaje de entrada)
• Regulación de Carga: Excelente (baja variación del voltaje de salida con cambios en la carga)
• Temperatura de Operación: -40°C a +125°C (puede variar según la corriente que circule por el regulador.)
CARACTERÍSTICAS
• Protección Contra Sobrecalentamiento: Se apaga automáticamente para evitar daños por temperaturas excesivas.
• Protección Contra Cortocircuitos: Limita la corriente para prevenir daños en caso de cortocircuitos.
• Estabilidad Térmica: Mantiene un rendimiento constante a pesar de los cambios de temperatura.
• Bajo Ruido de Salida: Adecuado para aplicaciones sensibles al ruido.
• Fácil de Utilizar: No requiere componentes externos para la operación básica.
• Diseño Robusto: Adecuado para aplicaciones industriales y comerciales.
• Amplia Aplicabilidad: Utilizado en fuentes de alimentación, proyectos de electrónica, y equipos de telecomunicaciones.
• Eficiencia: Menor en comparación con los reguladores conmutados, especialmente en aplicaciones con una gran diferencia entre los voltajes de entrada y salida.
• Disipación de Calor: Requiere consideraciones para la disipación de calor debido a la generación de calor en operación.

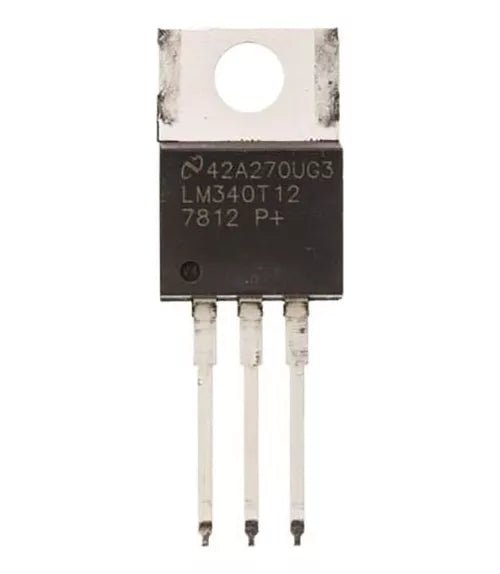

Nota: El regulador LM340T12 está equipado con ciertas características de protección contra cortocircuitos, sobrecalentamiento, diseñadas para salvaguardar el dispositivo y el circuito en el que se encuentra. Sin embargo, es importante tener en cuenta que, aunque esta protección es efectiva para prevenir daños inmediatos, la activación de esta función en respuesta a un cortocircuito, sobrecarga, o sobrecalentamiento puede resultar en que el regulador deje de funcionar permanentemente.
