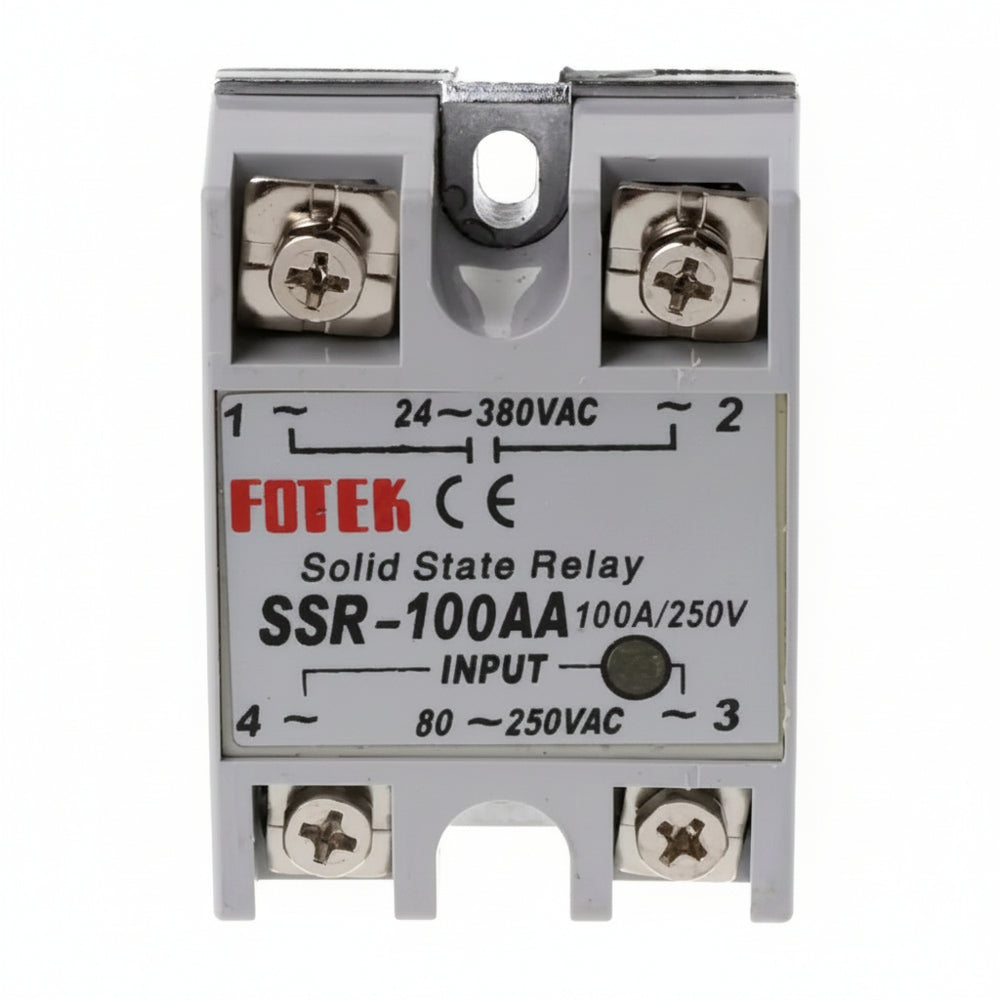

El SSR-100-AA es un relé de estado sólido de alta potencia diseñado específicamente para manejar cargas de corriente alterna (AC) tanto en la entrada de control como en la carga. Este modelo soporta corrientes de hasta 100 amperios a tensiones de carga de entre 24 y 380 V AC, ofreciendo un control eficiente, confiable y silencioso para aplicaciones industriales y de automatización. Gracias a su activación en corriente alterna, es ideal para sistemas que operan con AC sin necesidad de conversión a DC.
ESPECIFICACIONES TÉCNICAS
• Corriente de carga: hasta 100 A CA (Se recomienda un margen del 70-80% de la corriente máxima (70-80 A) es adecuado para mejorar la vida útil.)
• Voltaje de carga (CA): 24-380 V
• Voltaje de entrada (control AC): 80-250 V AC
• Consumo de corriente de entrada: 10-12 mA
• Tensión de encendido de salida: ≤ 1.5 V
• Tiempo de respuesta: < 10 ms
• Rango de temperatura de funcionamiento: -30 °C a 80 °C
• Indicador LED: Sí (indica el estado de activación)
CARACTERÍSTICAS
• Alta capacidad de corriente: Capaz de manejar hasta 100 A, ideal para controlar grandes cargas en AC
• Control de AC a AC: Permite activar el relé directamente con corriente alterna sin requerir conversión a DC, simplificando el circuito de control
• Activación sin ruido: La tecnología de estado sólido asegura una operación silenciosa, sin chispas ni desgaste mecánico
• Resistente y duradero: Diseño robusto para entornos industriales con resistencia a golpes y vibraciones
• Montaje práctico: Agujeros de montaje para una instalación rápida en paneles de control
• Indicador LED: Brinda una verificación rápida del estado de activación
APLICACIONES
El SSR-100-AA es ideal para aplicaciones de control AC que requieren una respuesta rápida y confiable:
• Sistemas HVAC y de control ambiental.
• Control de motores y cargas inductivas.
• Automatización industrial y procesos de fabricación.
• Iluminación de grandes áreas.
• Control de resistencias de calentamiento en hornos y equipos de calefacción industrial.
