Descripción
Este sensor tiene la capacidad de medir la humedad del suelo. Aplicando una pequeña tensión entre los terminales del módulo YL - 69 hace pasar una corriente que depende básicamente de la resistencia que se genera en el suelo y ésta depende mucho de la humedad. Por lo tanto al aumentar la humedad la corriente crece y al bajar la corriente disminuye.

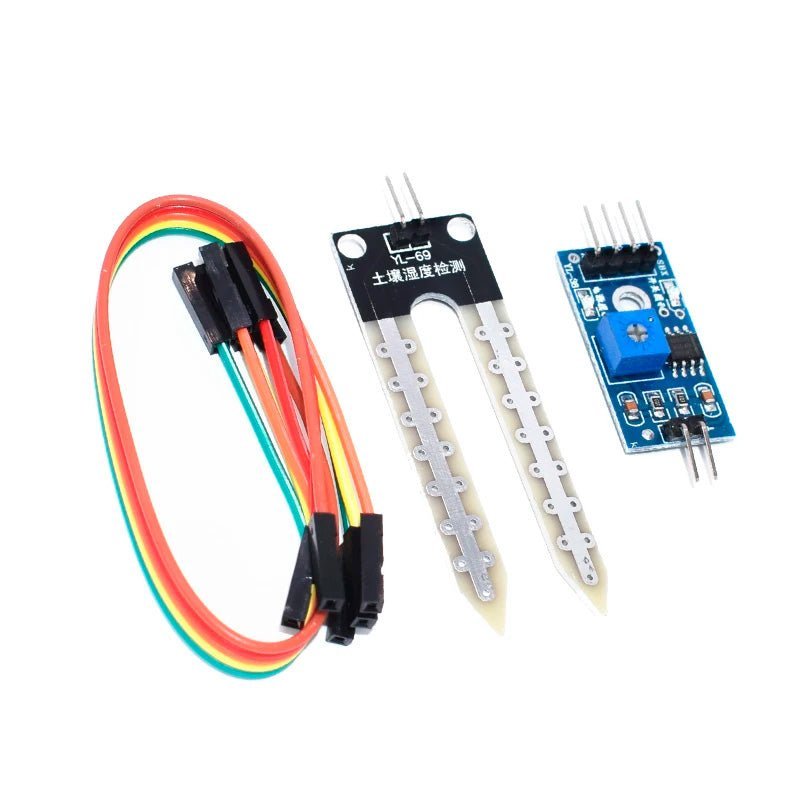

| ESPECIFICACIONES TÉCNICAS | • Voltaje de entrada: 3.3 – 5 VCD • Voltaje de salida: 0 ~ 4.2 V • Corriente: 35 mA • VCC: Tensión de alimentación • GND: Tierra • A0: Salida analógica que entrega una tensión proporcional a la humedad. • D0: Salida digital, este módulo permite ajustar cuando estará en alto y cuando en bajo según la humedad • Consiste en una sonda YL - 69 con dos terminales separados adecuadamente y un módulo YL - 38 que contiene un circuito comparador LM393 SMD (de soldado superficial) muy estable, un led de encendido y otro de activación de salida digital. Este último presenta 2 pines de conexión hacia el módulo YL - 69, 2 pines para la alimentación y 2 pines de datos. VCC, GND, D0, A0 |
|
CARACTERÍSTICAS |
• Dimensiones (sensor): 60 x 15 mm • Dimensiones (modulo): 36 x 9 mm • Peso: 7 g |
| INCLUYE (POR PIEZA): | • 1 - Módulo YL - 38 • 1 - Módulo YL - 69 • 2 - Cables 10 cm H - H |
Documentación y recursos
Documentación
Sensor De Humedad De Tierra Suelo
$ 24.00
