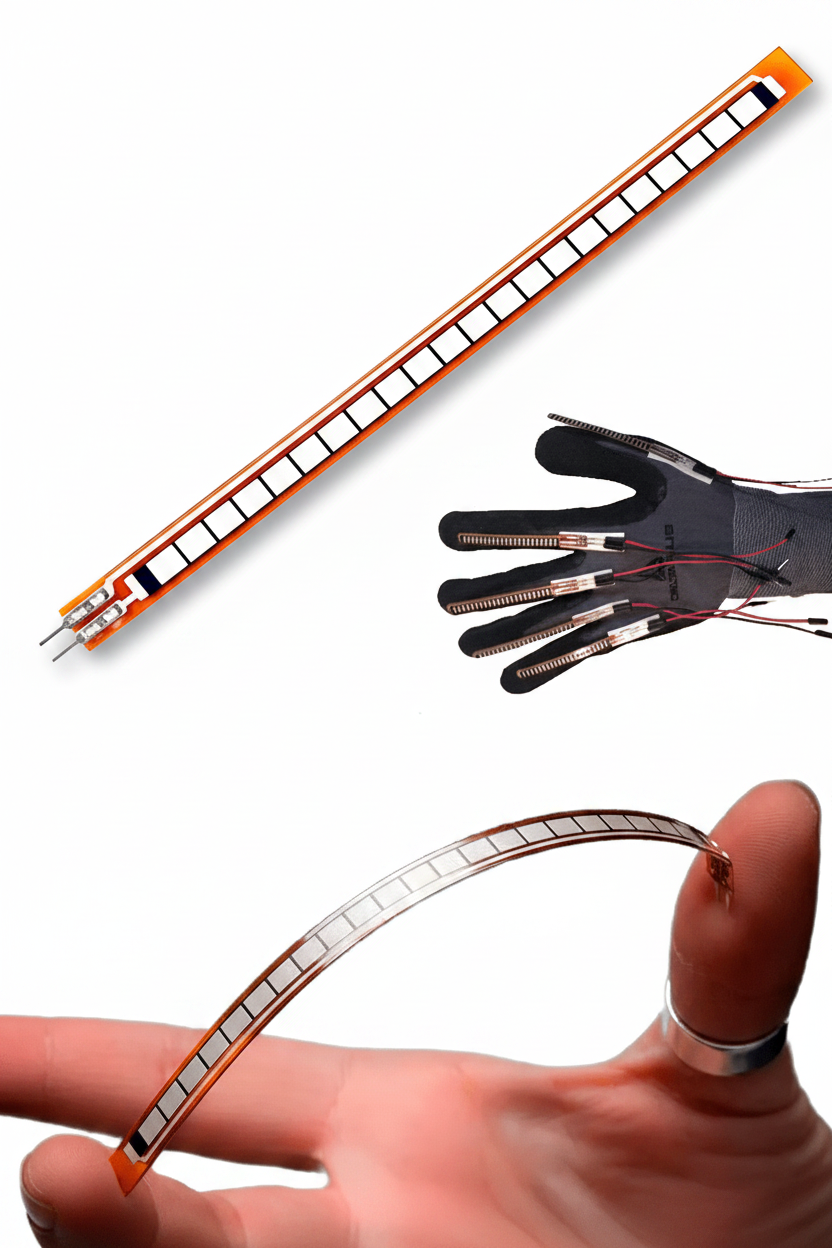

El sensor flexible (Flex Sensor) es un componente electrónico que mide el desplazamiento angular al detectar cambios en su resistencia cuando se dobla o flexiona. Este tipo de sensor es ideal para aplicaciones que requieren detección de movimiento o cambio de posición. A continuación se presentan sus características y especificaciones principales:
El Flex Sensor es un dispositivo lineal que, al doblarse, altera su resistencia, lo cual permite medir ángulos y movimientos. Su construcción simple y perfil bajo lo hacen adecuado para aplicaciones en áreas como robótica, dispositivos médicos, periféricos de computadoras, terapias físicas y realidad virtual. Este sensor está diseñado para adaptarse a dispositivos en movimiento, siendo versátil y confiable para usos prolongados.
APLICACIONES
Robótica:
° Detección de Movimiento Angular
° Control de Posición en Robots Móviles
Realidad Virtual (VR) y Juegos Interactivos:
° Guantes de Control para VR
° Simuladores de Juegos
Dispositivos Médicos:
° Monitoreo de Ejercicios en Terapias Físicas
° Prótesis y Exoesqueletos
Periféricos de Computadoras:
° Controladores de Movimiento
° Interfaces para Juegos y Simulación de Movimiento
Instrumentos Musicales Electrónicos:
° Control de Efectos en Instrumentos Musicales
° Interfaces de Expresión Musical
Ropa y Wearables Inteligentes:
° Detección de Posturas y Movimientos
° Wearables Médicos para Terapia. Entre otros.
ESPECIFICACIONES TÉCNICAS
• Medición de desplazamiento angular: Detecta ángulos a través de la variación en su resistencia
• Capacidad de doblarse: Se flexiona junto con el dispositivo en el que está integrado
• Aplicaciones posibles: Robótica, juegos de movimiento virtual, dispositivos médicos, instrumentos musicales, terapia física, entre otros
• Construcción simple y perfil compacto: Espesor de solo 0.43 mm
• Ciclo de vida prolongado: Más de 1 millón de ciclos de flexión
• Rango de temperatura: Operativo entre -35°C y +80°C
• Resistencia en estado plano: 10 k Ohms (+-30%)
• Resistencia al doblarse: Alcanza el doble o mas la resistencia nominal (10 k Ohms) en una flexión de 180°
• Potencia nominal: 0.5 Watts continuos, 1 Watt en pico
CARACTERÍSTICAS
• Dimensiones: Longitud activa de 95.25 mm y longitud total de 112.24 mm
Este sensor es fácil de implementar en circuitos básicos de sensores de flexión, y puede usarse con amplificadores operacionales como el LM358 o el LM324 para optimizar la señal y reducir errores de impedancia.
