Descripción
El HC-SR04 es un sensor de distancias por ultrasonidos capaz de detectar objetos y calcular la distancia a la que se encuentra en un rango de 2 a 450 cm. Funciona por ultrasonidos y contiene toda la electrónica encargada de hacer la medición. Su uso es tan sencillo como enviar el pulso de arranque y medir la anchura del pulso de retorno. Es de gran precisión.

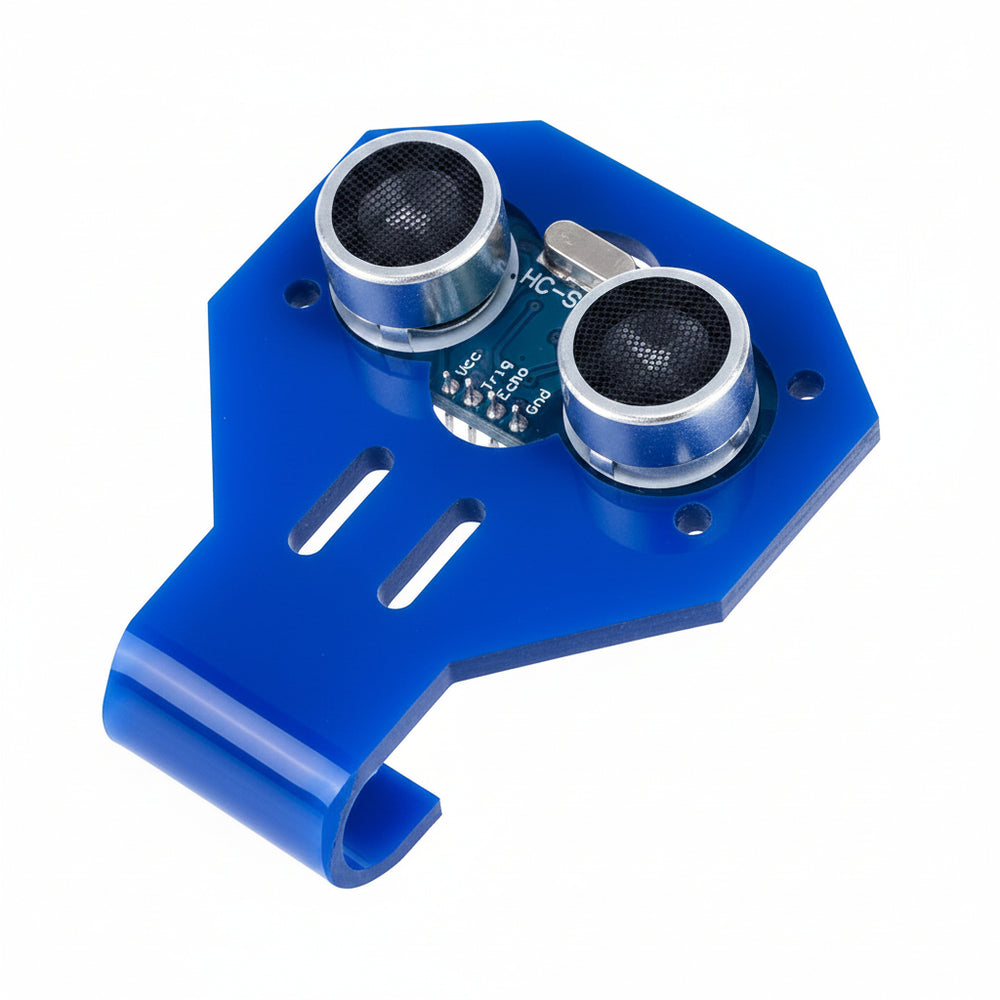

El soporte es compatible con varios modelos de sensores ultrasónicos con diseño similar al famoso HC-SR04 o los SFR-0X. Viene con las perforaciones para montar los tornillos (no incluidos) también es posible pegar el sensor a la base.
|
ESPECIFICACIONES TÉCNICAS SENSOR |
• Tensión de alimentación: 5 VCC • Frecuencia de trabajo: 40 KHz • Rango máximo: 4.5 m • Rango mínimo: 1.7 cm • Duración mínima del pulso de disparo (nivel TTL): 10 µS • Duración del pulso eco de salida (nivel TTL): 100 ~ 25000 µS • Tiempo mínimo de espera entre una medida y el inicio de otra 20 mS • Pines de conexión: °VCC. °Trig (Disparo del ultrasonido). °Echo (Recepción del ultrasonido. °GND |
| CARACTERÍSTICAS SENSOR |
• Dimensiones del circuito: 43 x 20 x 17 mm • Peso: 8 g |
| CARACTERÍSTICAS SOPORTE | • Dimensiones: 65 x 50 x 19 mm • Peso: 6.40 g • Material: Acrílico • Ancho del acrílico: 2.8 mm • Diámetro soportes tornillos: 3.8 mm |
| INCLUYE |
• 1 - Sensor Ultrasonico HC-SR04 • 1 - Soporte para Ultrasonico HC-SR04 |
