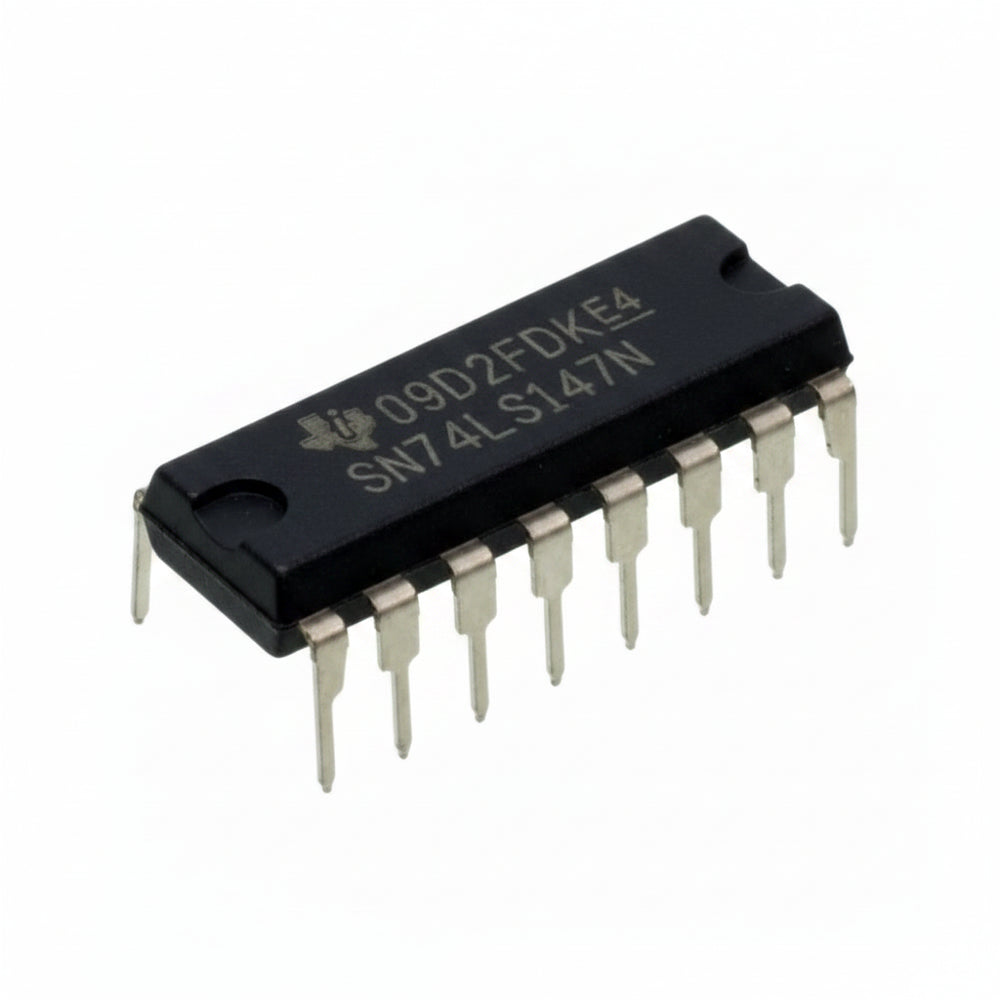

SN74LS147N Encoder Codificador Prioritario de 9 a 4 Lineas DIP-16 Decimal a Binario
El SN74LS147N es un codificador de prioridad de 9 entradas y 4 salidas diseñado por Texas Instruments. Este dispositivo lógico permite identificar la entrada activa con mayor prioridad, codificándola en una...
Alert me if this item is restocked.
We often restock popular items or they may be returned by the other customers. If you would like to be notified when this happens just enter your details below.
SN74LS147N Encoder Codificador Prioritario de 9 a 4 Lineas DIP-16 Decimal a Binario
Respetamos su privacidad y no compartimos su correo electrónico con nadie.
Alert me if this item is restocked
Hemos cancelado su solicitud.

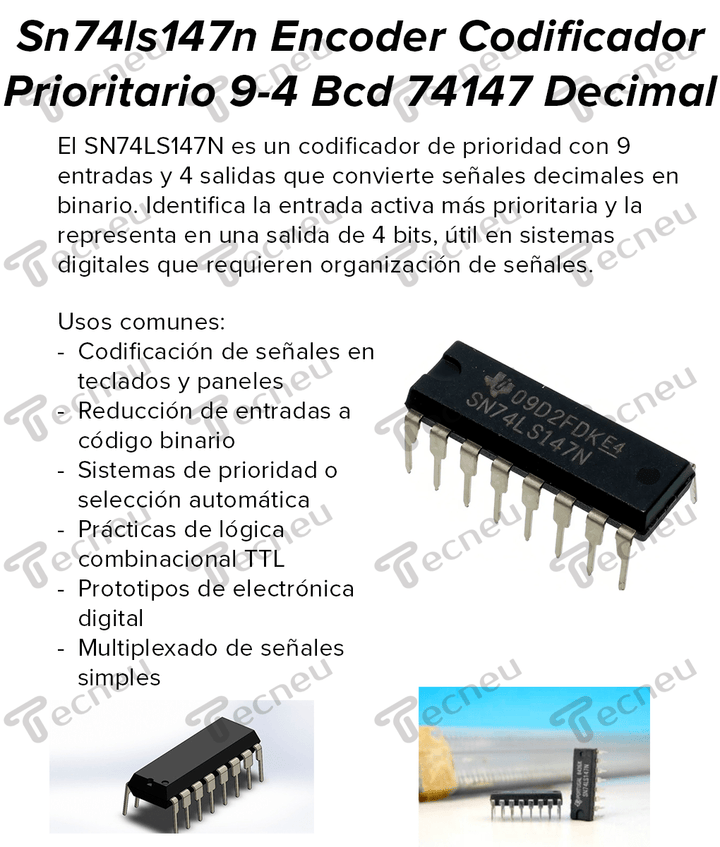

El SN74LS147N es un codificador de prioridad de 9 entradas y 4 salidas diseñado por Texas Instruments. Este dispositivo lógico permite identificar la entrada activa con mayor prioridad, codificándola en una salida binaria de 4 bits. Es ideal para aplicaciones digitales donde se requiere asignar prioridad a las señales de entrada.
Es un codificador decimal a binario (BCD). Su función es convertir una entrada decimal codificada en 10 líneas en una salida binaria de 4 bits.
Codifica 9 líneas de datos en formato BCD (8-4-2-1) en 4 líneas de salida. La condición decimal "cero" se codifica automáticamente cuando todas las entradas están en nivel lógico alto.
Aplicaciones típicas
- Sistemas de teclados: Usado para codificar pulsaciones de teclas en un teclado matricial a BCD.
- Circuitos de control: Donde se requiere codificación de señales de entrada a un formato binario.
- Decodificadores: En combinación con displays de 7 segmentos.
- Prioritización de señales: En sistemas donde varias señales necesitan ser atendidas, priorizando las más importantes.
|
ESPECIFICACIONES TÉCNICAS |
• Número de líneas de entrada: 9 • Número de líneas de salida: 4 • Paquete / Cubierta: PDIP-16 • Tiempo de retardo de propagación: 33 ns a 5 V • Voltaje de alimentación mínimo: 4.75 V • Voltaje de alimentación máximo: 5.25 V • Corriente de salida: -400 μA, 8 mA • Tipo lógico: Codificador de prioridad |
|
CARACTERÍSTICAS |
• Estilo de montaje: Through Hole • Dimensiones: 19.3 mm x 6.35 mm x 4.57 mm • Peso: 1.628 g • Temperatura de trabajo: 0 °C a +70 °C • Voltaje operativo: 5 V • Serie: SN74LS147 • Tipo de producto: Encoders, Decoders, Multiplexers & Demultiplexers |
