Descripción
El SN74LS83AN es un sumador completo de 4 bits diseñado para realizar operaciones aritméticas de suma en circuitos digitales. Este integrado de la familia lógica TTL ofrece una alta velocidad y bajo consumo de energía, siendo ideal para aplicaciones que requieren procesamiento aritmético rápido y confiable.
|
ESPECIFICACIONES TÉCNICAS |
• Tipo de circuito: Sumador completo de 4 bits • Familia lógica: TTL (Low Power Schottky) • Voltaje de alimentación: 4.75 V a 5.25 V • Corriente de entrada típica: 20 µA • Tiempo de propagación: 18 ns típico • Temperatura de operación: 0 °C a 70 °C • Encapsulado: DIP de 16 pines • Consumo de energía: 33 mW típico • Compatible con lógica TTL estándar |
|
CARACTERÍSTICAS PRINCIPALES |

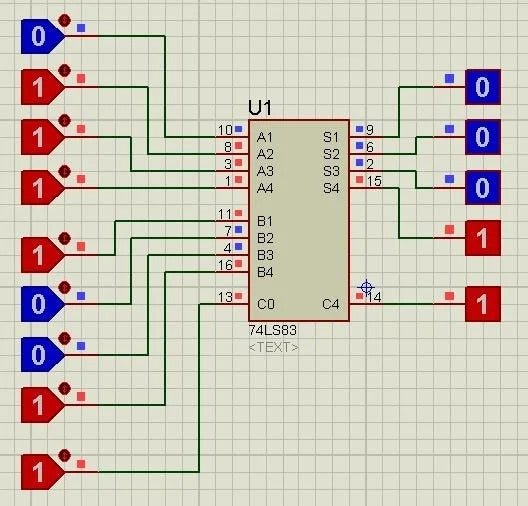

• Permite la suma de dos números binarios de 4 bits • Incluye acarreo de entrada y salida para operaciones aritméticas en cascada • Alta velocidad de operación, ideal para aplicaciones en tiempo real • Diseño compacto en encapsulado DIP • Compatible con circuitos lógicos TTL y sistemas digitales estándar |
|
APLICACIONES |
• Calculadoras y dispositivos de procesamiento aritmético • Sistemas digitales y microprocesadores • Controladores lógicos programables (PLC) • Circuitos de aprendizaje en electrónica digital • Equipos electrónicos que requieren operaciones matemáticas rápidas |

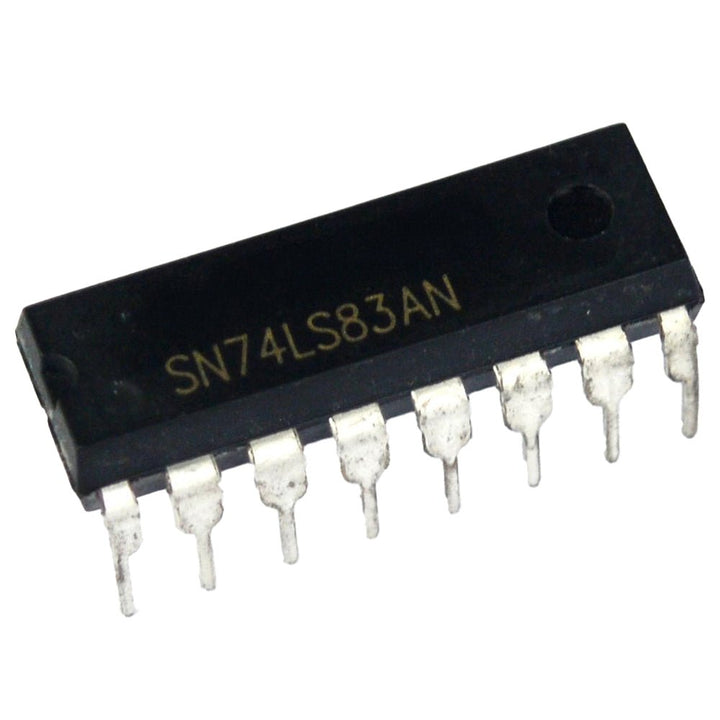

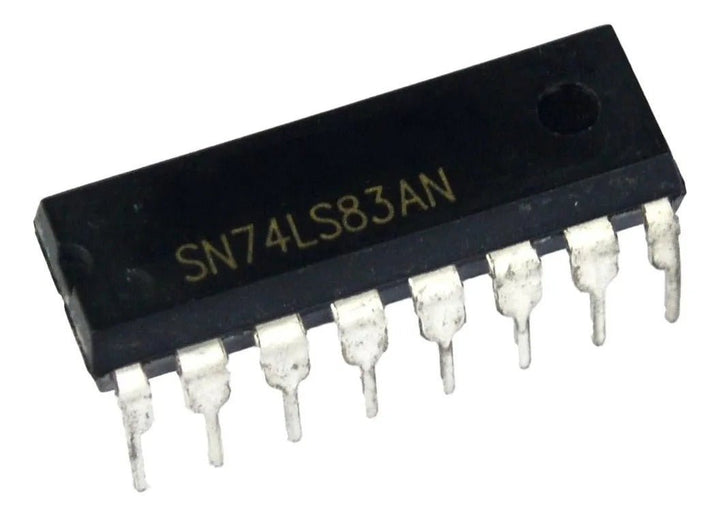

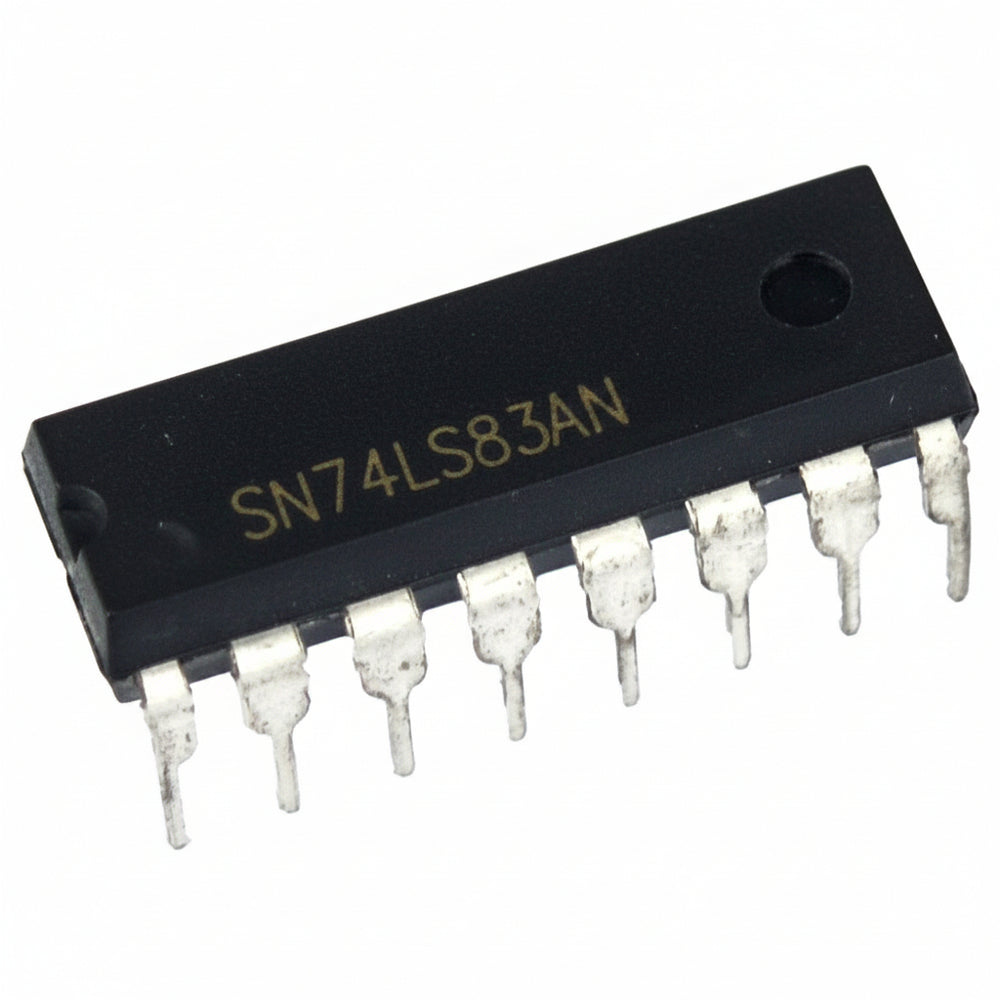

SN74LS83AN Sumador Completo De 4 Bits Sumador Lógico TTL Trough hole
$ 9.00
