Descripción

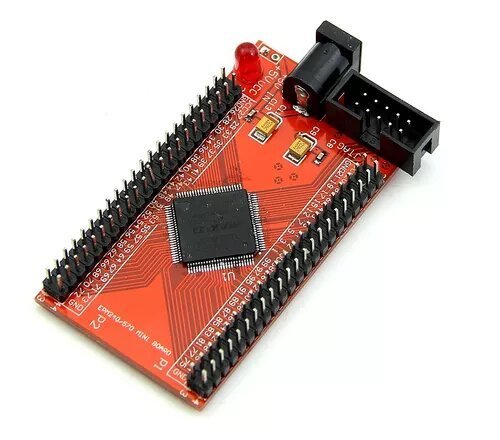

La placa MAX II EPM240 es util en la elaboración de prototipos así como para aprender sobre circuitos logicos programables, lo unico que requiere es alimentar su placa y esta listo para empezar a trabajar la placa de acuerdo a sus necesidades.
Este producto es la placa de sistema mínima del chip CPLD de la serie MAX II EPM240T100C5N. Se puede programar usando el software de desarrollo gratuito Quartus de Altera, ya sea mediante diseño esquemático o HDL se puede crear y descargar a la tarjeta el programa desarrollado (se requiere de un programador como el USB-BLASTER).
NOTA: Pines Desoldados
|
ESPECIFICACIONES TÉCNICAS |
• Voltaje de funcionamiento: 5V CC • Elementos Lógicos: 240 • Pines in/out: 80 max • Memoria Flash: 8 Kbits • Se puede utilizar para la verificación y desarrollo del producto con Byte-Blaster y descargador usb-blaster • Cuenta con un regulador de voltaje de 3.3V lo que permite alimentar la placa con una fuente de voltaje de 5V a traves del plug o JTAG. La tarjeta incorpora tambien un cristal para permitir que su proyecto pueda incluir relojes y otras funciones de tiempo. • Fácil de usar e instalación: El módulo tiene JTAG, interfaz de alimentación y todos los pines conectados que necesita, puede funcionar después de conectarse a la fuente de alimentación DC 5V • Este chip CPLD se adapta a una buena introducción CPLD/FPGA de bajo costo • Con el uso de este CPLD usted puede tener a la mano compuertas y circuitos logicos que de lo contrario tendría que estar comprando individualmente. • De acuerdo con todos los puertos IO de la placa, el usuario puede extender el circuito externo como la lámpara LED, el tubo digital, la pantalla LCD, la comunicación serial, etc. |
