Descripción
El BC547 es un transistor NPN de uso general diseñado para aplicaciones de amplificación y conmutación. Su bajo nivel de ruido y características de alta fiabilidad lo convierten en una excelente opción para circuitos electrónicos en una amplia gama de dispositivos. Este modelo es parte de una serie complementaria a otros transistores como el BC557, BC558, entre otros, y es libre de plomo.
|
ESPECIFICACIONES TÉCNICAS |
• Tipo de transistor: NPN • Voltaje máximo colector-base (VCBO): 50 V • Voltaje máximo colector-emisor (VCEO): 45 V • Voltaje máximo emisor-base (VEBO): 6 V • Corriente máxima del colector (IC): 100 mA • Potencia máxima de disipación (PC): 500 mW • Ganancia de corriente continua (hFE): 110 a 800 • Voltaje de saturación colector-emisor (VCE(sat)): 90 mV típico a 250 mV máximo • Voltaje de saturación base-emisor (VBE(sat)): 700 mV típico a 900 mV máximo • Producto ganancia de corriente-ancho de banda (fT): 300 MHz • Capacitancia de salida (Cob): 6 pF • Temperatura de unión máxima (TJ): 150 °C • Rango de temperatura de almacenamiento (TSTG): -65 °C a +150 °C |
|
CARACTERÍSTICAS PRINCIPALES |

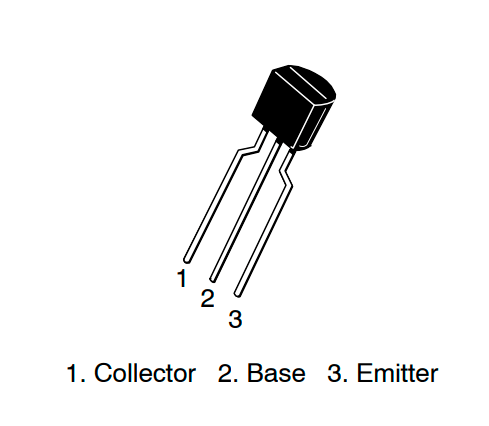

• Bajo nivel de ruido para aplicaciones de audio y RF (Figura de ruido: 2.0 a 10 dB) • Compatible con transistores complementarios de la serie BC • Encapsulado TO-92 compacto y fácil de soldar • Material sin plomo para mayor compatibilidad ambiental • Ideal para conmutación de señales de baja potencia • Alta ganancia de corriente continua para aplicaciones de amplificación |
|
APLICACIONES |
• Circuitos de amplificación de señal de audio • Conmutación en dispositivos electrónicos de bajo consumo • Controladores de baja potencia en sistemas electrónicos • Aplicaciones de RF y comunicaciones • Circuitos de aprendizaje y proyectos electrónicos básicos |

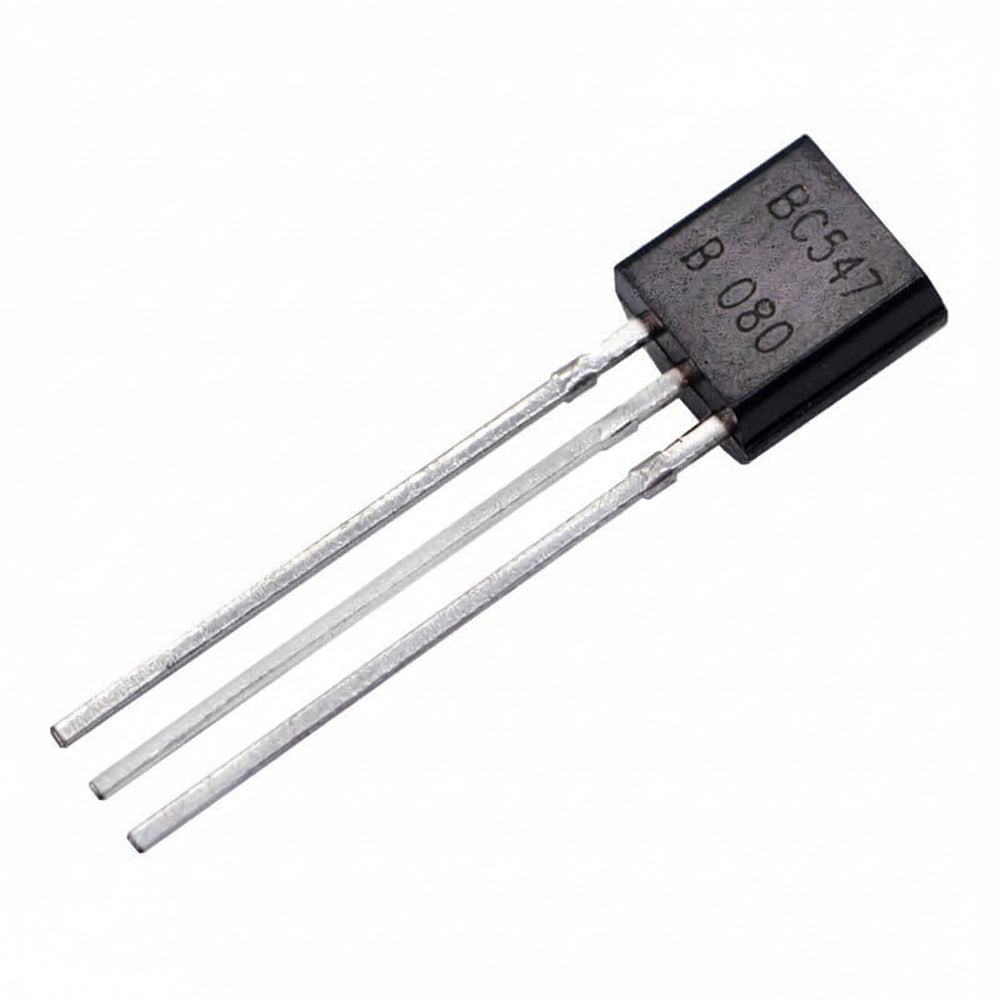

Transistor NPN BC547B BJT TO-92 45 V 100 mA 300 MHz 500 mW
$ 1.00
